Project "CL7 stand alone"


Michi020586

Empfohlene Beiträge

"einzigartig sein --> to stand alone :cool: "





Hier möchte ich einmal mein Projekt vorstellen.



Geplant ist wie immer einiges, aber da das Geld nicht immer mitspielt wirds auch etwas länger dauern.

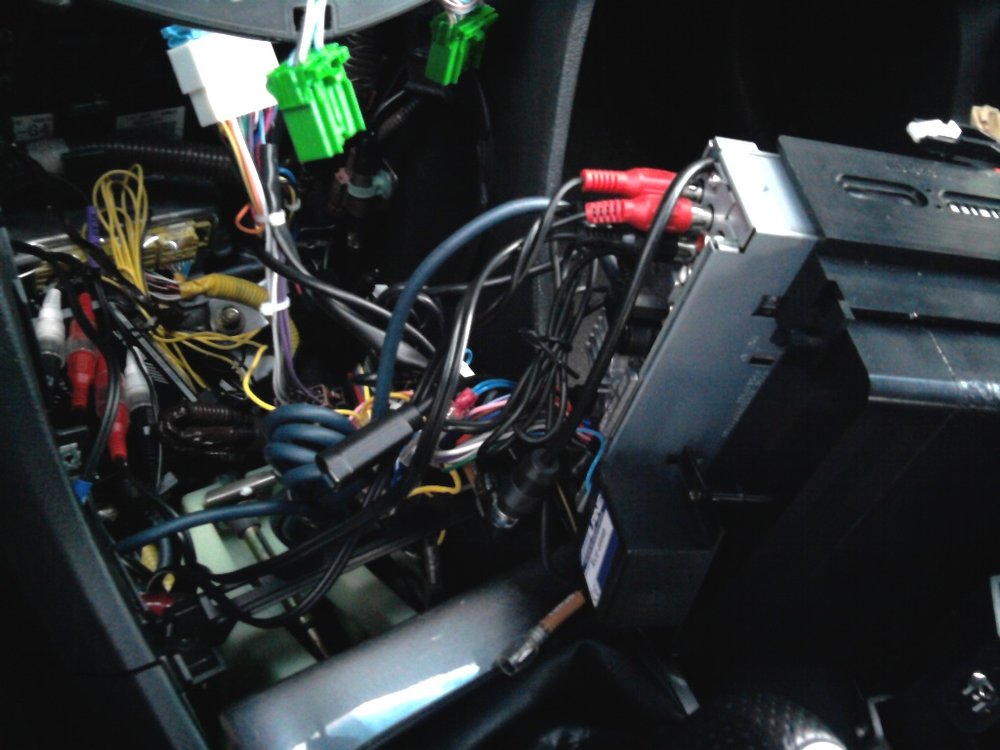

Mein erstes Vorhaben war ein neues Soundsystem. Davon hab ich bis jetzt einiges umsetzen können. So hab ich ein Alpine iDA X-305 Radio verbaut. Zusätzlich ein Alpine KCE 855B Lenkradfernbedienungsinterface und ein Alpine PXA H-100 Soundprozessor. Boxen sind noch in Planung.



[EDIT by Mod]

Fragen und Diskussionen zu: CL7 stand alone <- hier hinein!




Bearbeitet von kaefergarage.de
Link eingefügt
Link zu diesem Kommentar
Auf anderen Seiten teilen

Werbung - Warum schalten wir Werbung?
Unterstütze per PayPal

Im Zuge des Soundsystem Einbaus hab ich auch gleich das Klimabedienteil ausgebaut, da ich auf eine blaue Innenbeleuchtung umbaue.



Die rot eingekreisten Leuchtmittel werde ich durch blaue LED s ersetzen, die grün eingekreisten durch rote LED s. Die LED s wurden bereits bestellt und ich hoffe das ich nächste Woche ohne Probleme die Leuchtmittel wechslen kann.



Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

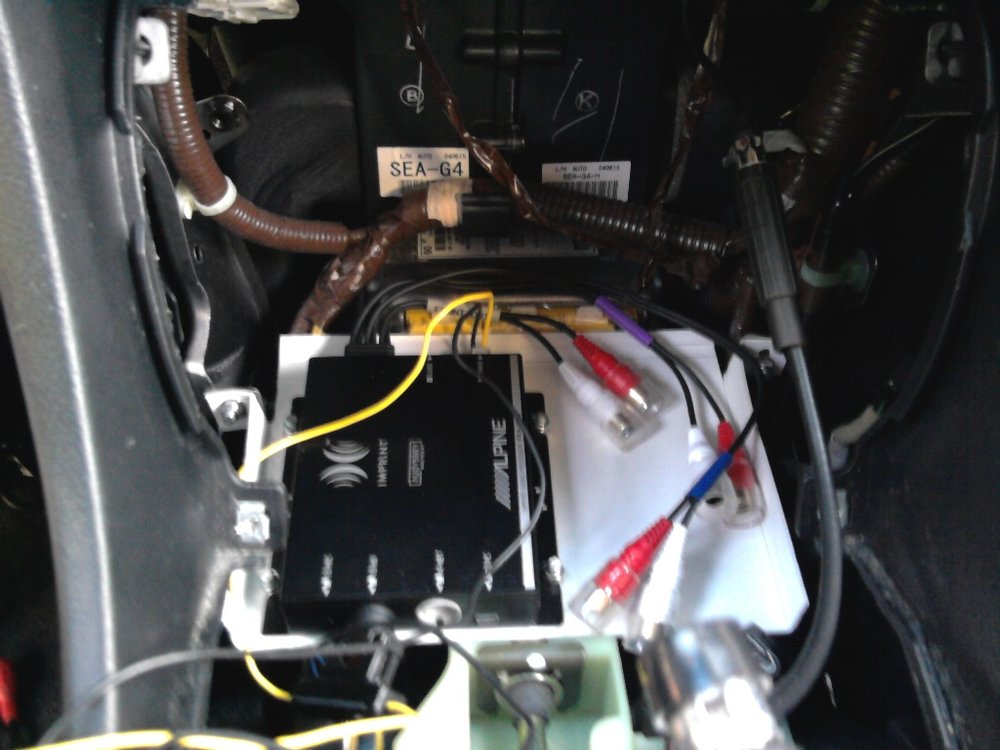

So hier mal zwei neue Bilder. Auf dem einen Bild sieht man die Halterung für mein Soundprozessor. Passt perfekt rein auch von der Höhe und Tiefe. Auf dem anderen Bild sieht man mal zwei grüne LEDs. Die hab ich mal zum Versuch ausgetauscht um zu schauen wie die Helligkeit ist. Die LEDs haben jetzt 1000mcd. Die blauen LEDs die ich einbauen will haben nur 500mcd. Da muss ich dann mal schauen wie die Ausleuchtung ist. Morgen kommt das Päckchen und dann werd ich mich mal dran setzen und löten...



Link zu diesem Kommentar
Auf anderen Seiten teilen

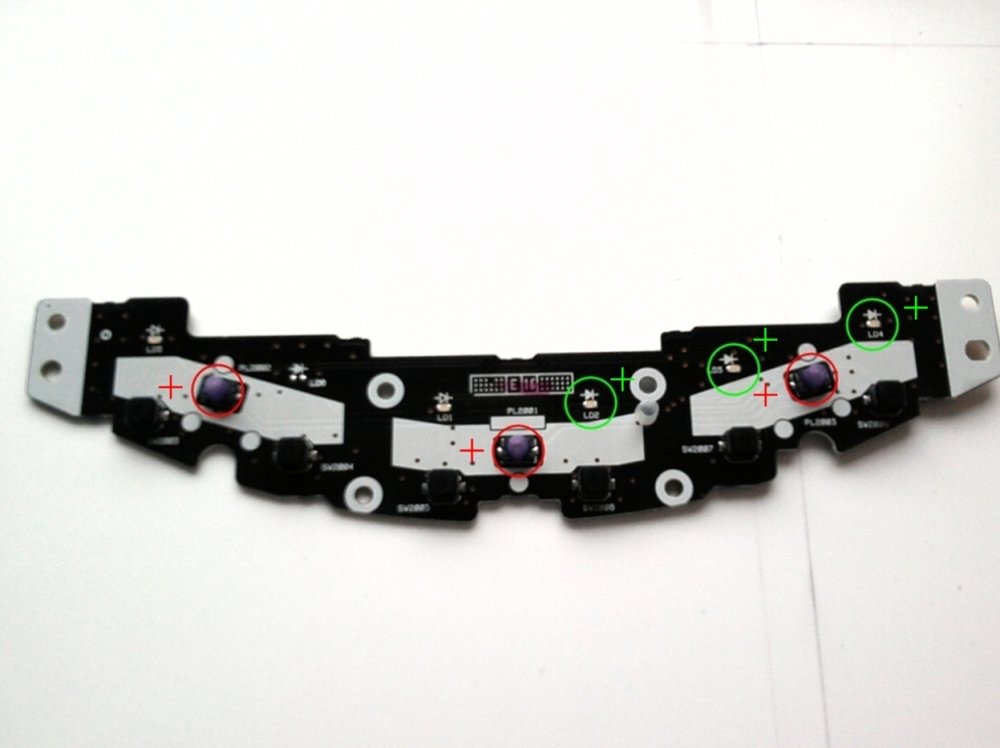

Hab vorhin einmal gemessen wie die Lampen auf der Platine gepolt sind. Auf dem folgenden Foto sieht man wo Plus an den Lampen ist. Die beiden äußeren konnte ich noch nicht messen, reich ich dann nach wenn ich s weiß. Hilft vielleicht denjenigen weiter, die ihre Beleuchtung auch einmal umbauen wollen. Die Spannung ist übrigens zwischen 2,6V und 3,3V. Wer es ganz genau wissen will wo wieviel Volt anliegen, kann mich gerne per PN anschreiben.



Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

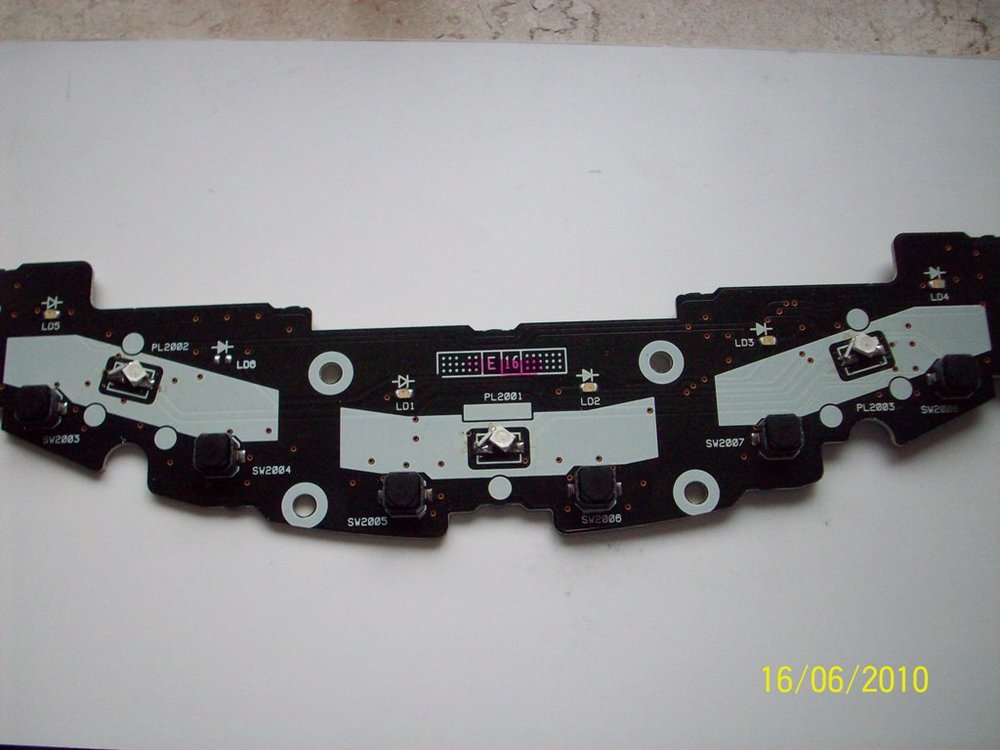

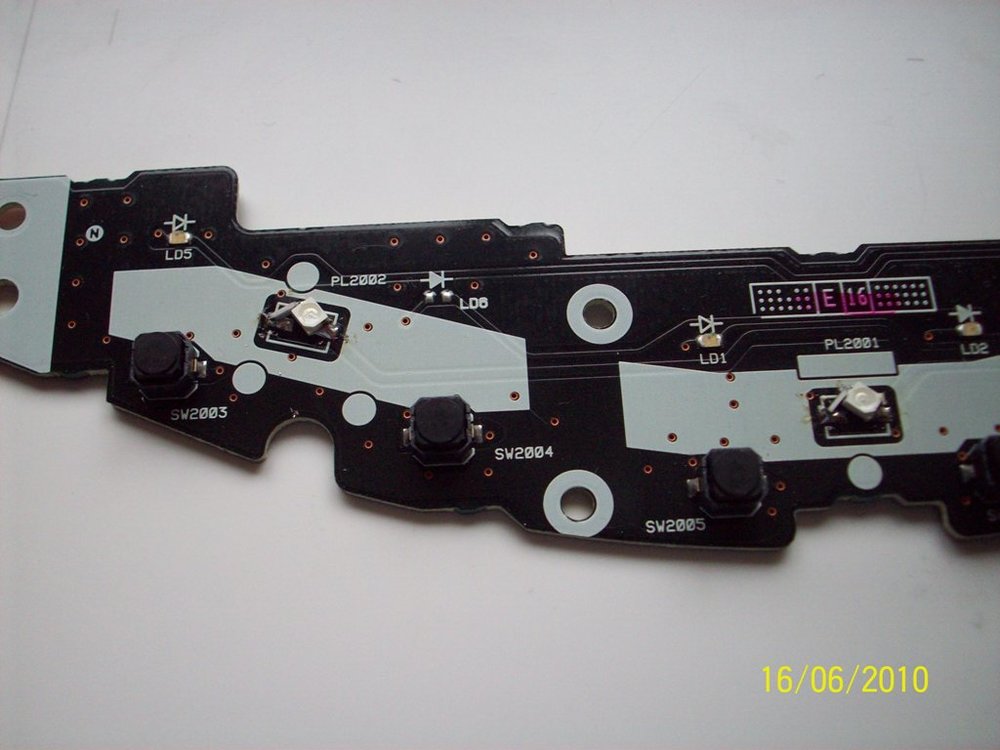

So gibt eine ganz kleine Neuigkeit. Hab bei der kleinen Platine die blauen SMD LEDs verlötet. Hab folgende LEDs verwendet: SMD LED PLCC 3528 500mcd. SMD Widerstände hab ich noch davor gelötet, da sonst der Strom zu groß ist. Bei den SMD Widerständen hab ich welche mit 18 Ohm und der Baugröße 1206 (Chip) verwendet. Die andere Platine werd ich erst am Freitag gelötet bekommen. Da gabs noch ein paar Probleme. Das Display ist relativ schwer runter zu bekommen. Muss man mit einer Entlötsaugstation ran, sonst bekommt man es nicht runter. Unter dem Display sitzen auch noch mal vier Birnen.

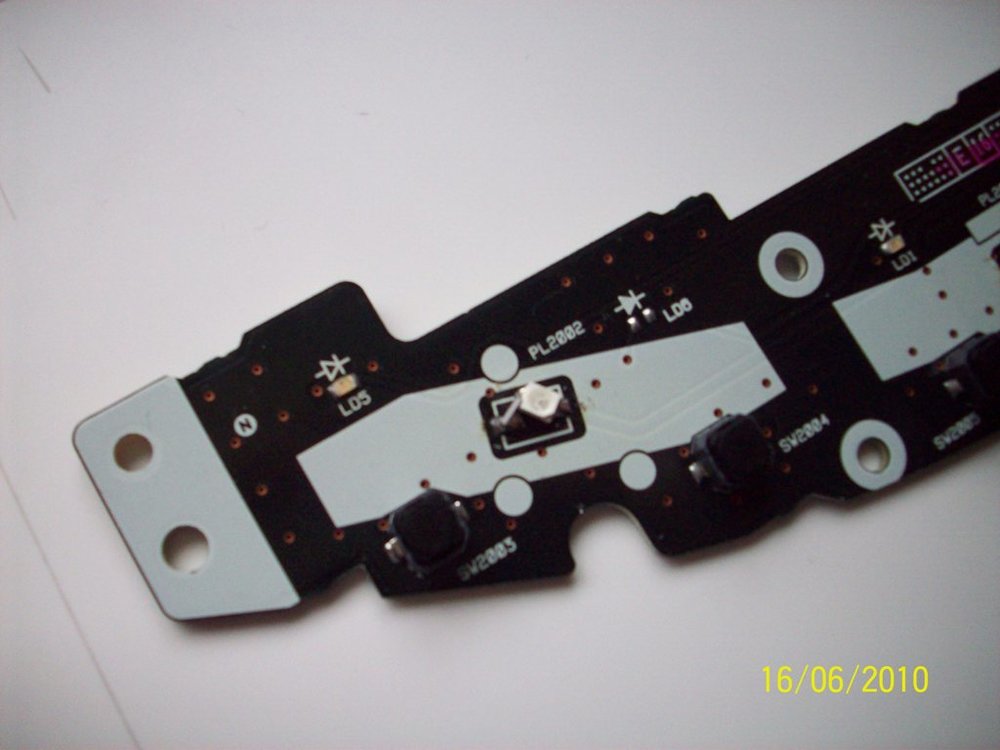

So hier mal Bilder von der kleinen Platine mit den LEDs. Weitere Bilder vom Display und der großen Platine folgen Ende der Woche.




Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

Endlich mal wieder was neues zu Berichten. Die Umbauaktion der Beleuchtung an der Mittelkonsole ist nun zu 99% abgeschlossen. Einzig die LEDs in den Temperaturreglern müssen noch mal ausgetauscht werden da die jetzigen nicht genug Ausleuchtung haben. Das ist dann aber nur noch eine Kleinigkeit. Auf der großen Platine hab ich teilweise zwei LEDs aufgelötet damit die Ausleuchtung besser ist. Bilder wie es bei Nacht aussieht werd ich heute Abend mal machen.


Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

Wie versprochen hab ich mal ein paar Bilder im eingebauten Zustand gemacht. Das erste ist mit meiner Digicam (Kodak EasyShare M853 8,2MP) gemacht. Naja Bildqualität eher schlecht. Das zweite Bild ist mit meinem Samsung S5230 gemacht worden.

Die umgebaute Beleuchtung sieht bei Nacht echt super aus, besonders mit den rot beleuchteten Drehreglern. Die beiden Temperatur Drehregler werden allerdings noch einmal überarbeitet.



Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 1 Monat später...

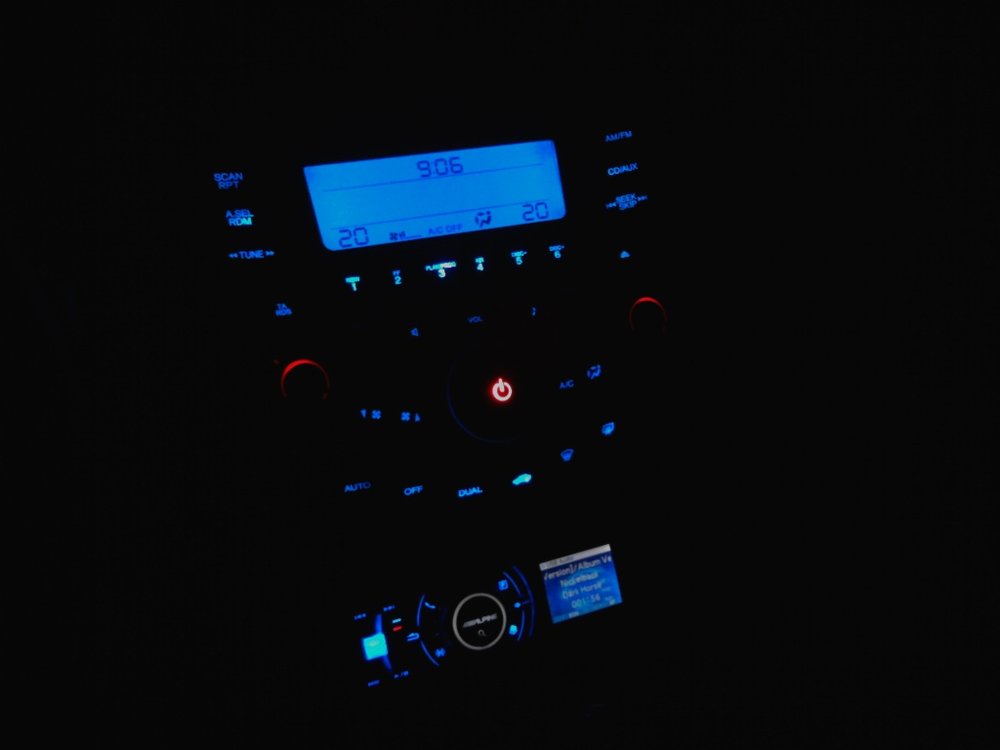

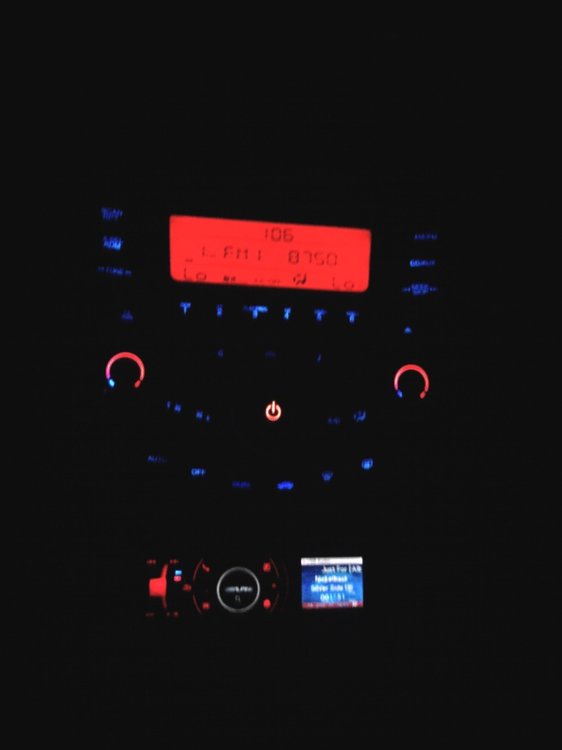

So es gibt was neues. Meine Radioeinheit ist jetzt endgültig fertig gestellt. Das blaue Display hab ich geändert, da es Nachts extrem geblendet hat. Nun hab ich rote LEDs eingelötet und es wurde echt super, die Farben passen zusammen und Nachts blendet nichts mehr. Dann hab ich die Temperaturregler umgebaut. Hab eine Plastikabtrennung in die Kappe geklebt. Dann eine blaue und eine rote LED eingelötet damit die Skala links blau leuchtet und der Rest rot.



Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 4 Wochen später...

Wie vielleicht schon einige mitbekommen haben, habe ich meinen Tacho umgebaut. Dazu musste ich die Zeiger abnehmen damit ich an die Tachoscheiben gekommen bin.

Würde ich keinem empfehlen. Die Tachoscheiben bekommen sofort Flecken die man nicht mehr raus bekommt, weder mit Spiritus noch mit Glasreiniger. Die verschmierten Tachoscheiben fallen zwar nur auf wenn die Sonne im richtigen Winkel drauf scheint, aber ist halt doch bisschen nervig. Bin am überlegen ob ich nicht mal bei einer Firma nachfrage ob die mir vielleicht Tachoscheiben anfertigen können, vielleicht auch Plasmascheiben, mal schauen...



So weiter mit dem Umbau. Hab erst versucht mit LEDs die Farbe zu ändern, jedoch bei blauen LED s leuchten nur noch die Zahlen blau, die roten Striche leuchten überhaupt nicht mehr. Also hab ich blaue lichtdurchlässige Folie genommen und auf orginale weiße LEDs zurück gebaut. Sieht man auf dem ersten Bild. Damit siehts super aus. Bei der unteren Kilometeranzeige hab ich die weißen LED s durch rote ersetzt







Wie auch einige mitbekommen haben hatte ich danach etliche Problem, die konnte ich jedoch zum größten Teil beheben. Jetzt muss ich mal weiter schauen wie ich das letzte Problem behebe......



Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 4 Monate später...

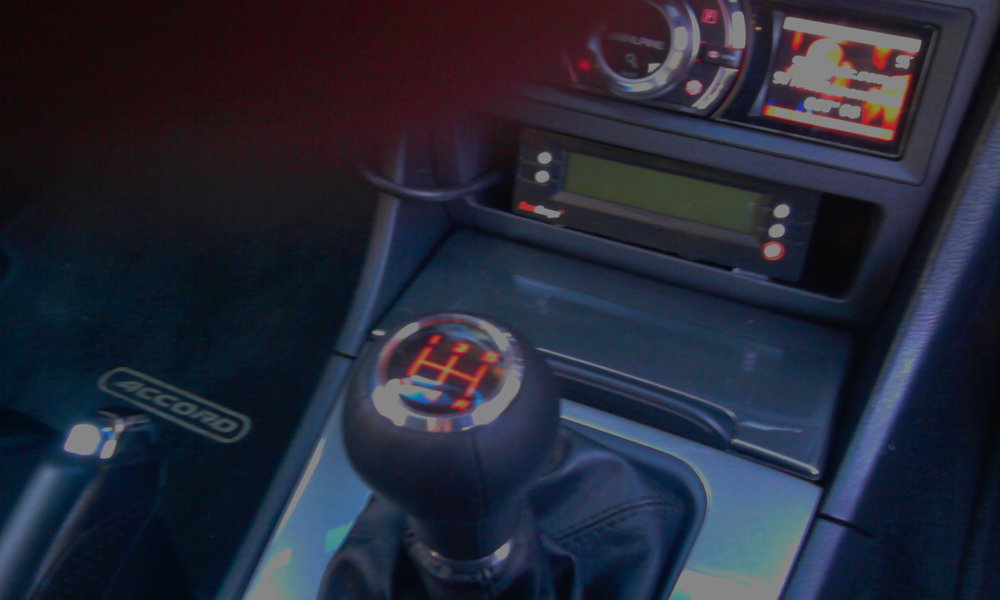

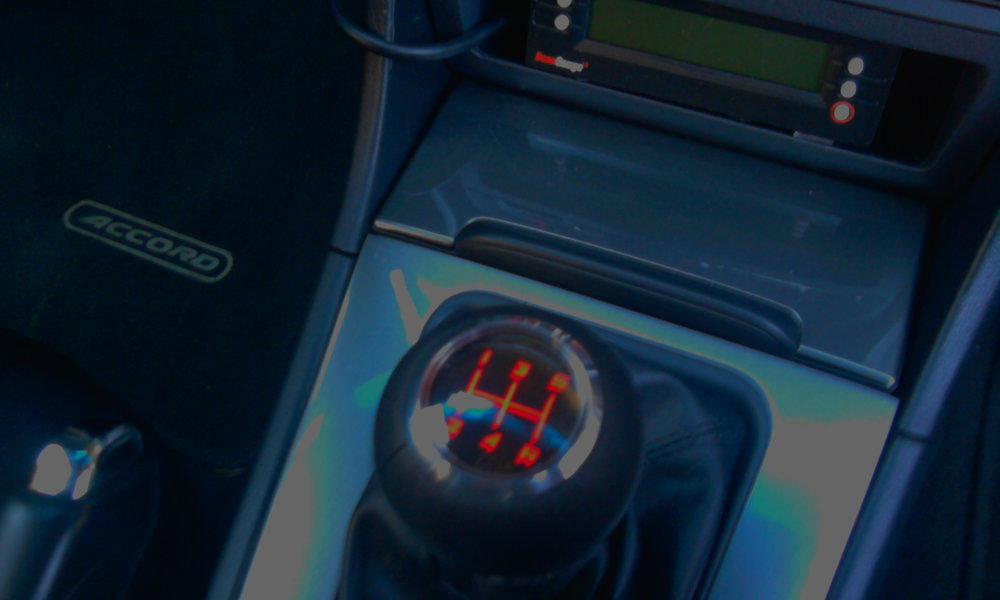

Also, nach langem Warten gibts mal wieder ne Kleinigkeit zu berichten. Hab mir einen rot beleuchteten Schaltknauf gekauft und eingebaut. Spannungsversorgung kommt vom Zigarettenanzünder.



Hier mal ein paar Bilder (leider nur Handyfotos):



Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 2 Monate später...

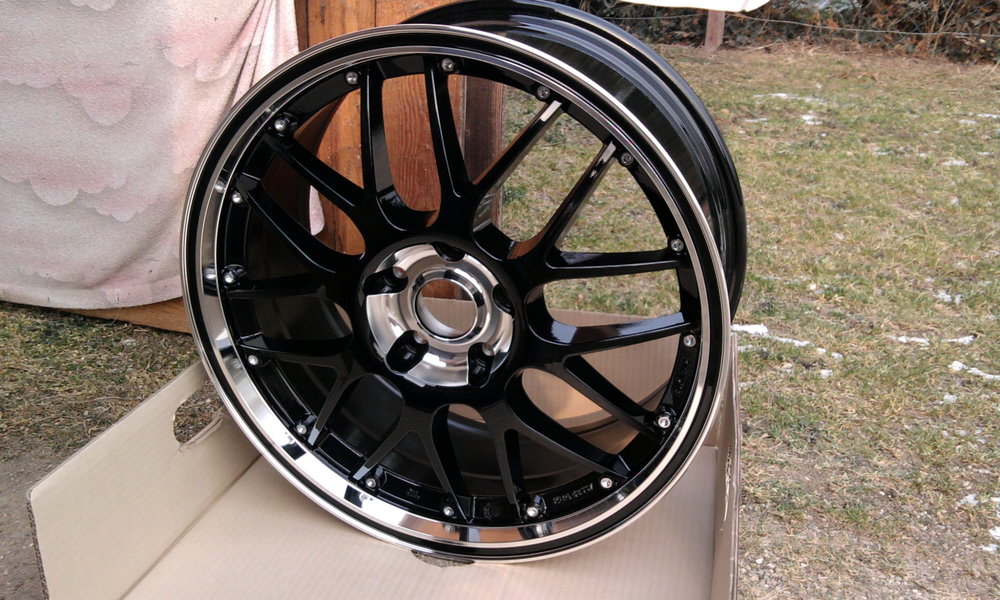

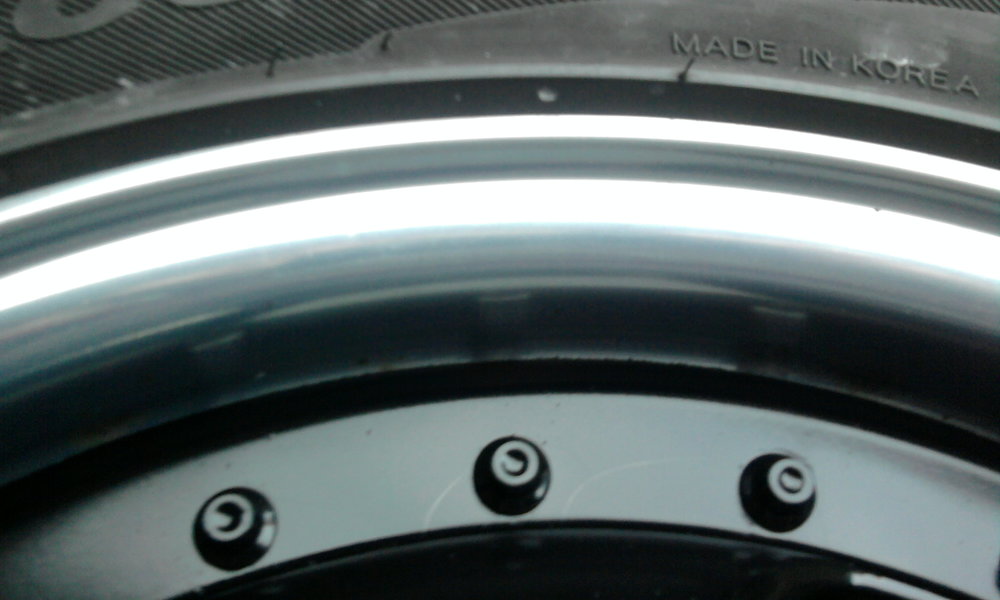

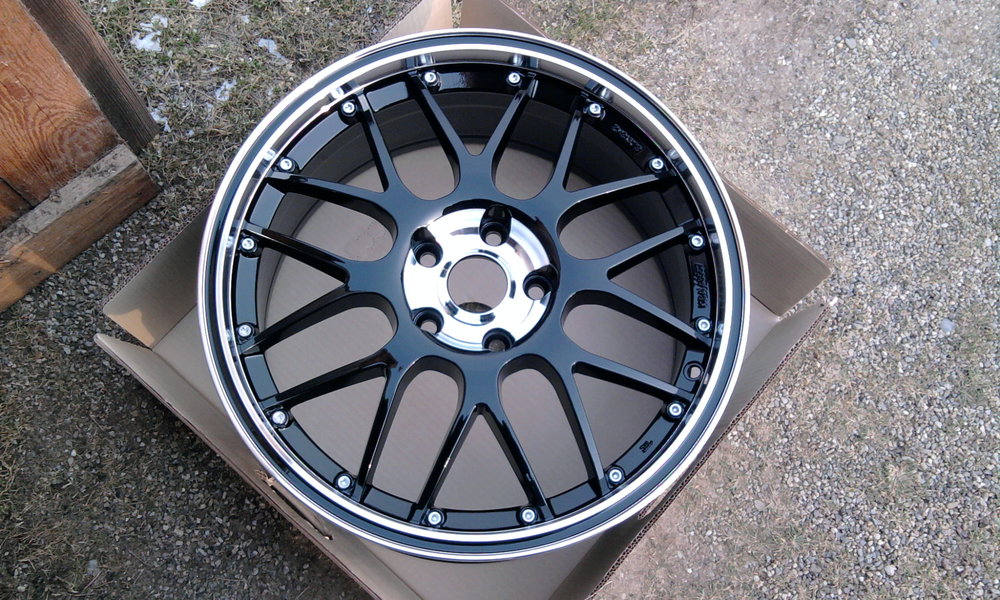

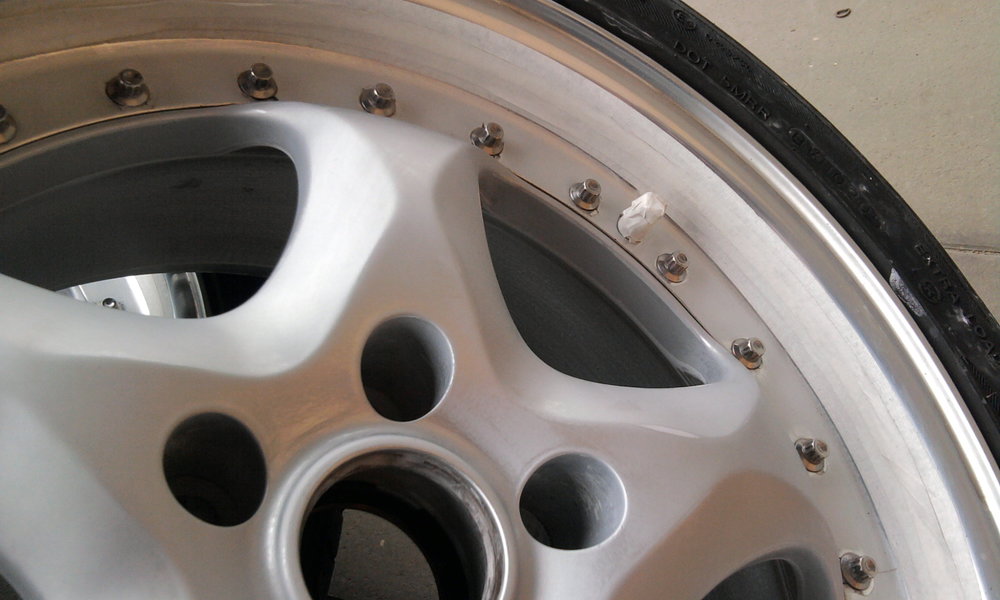

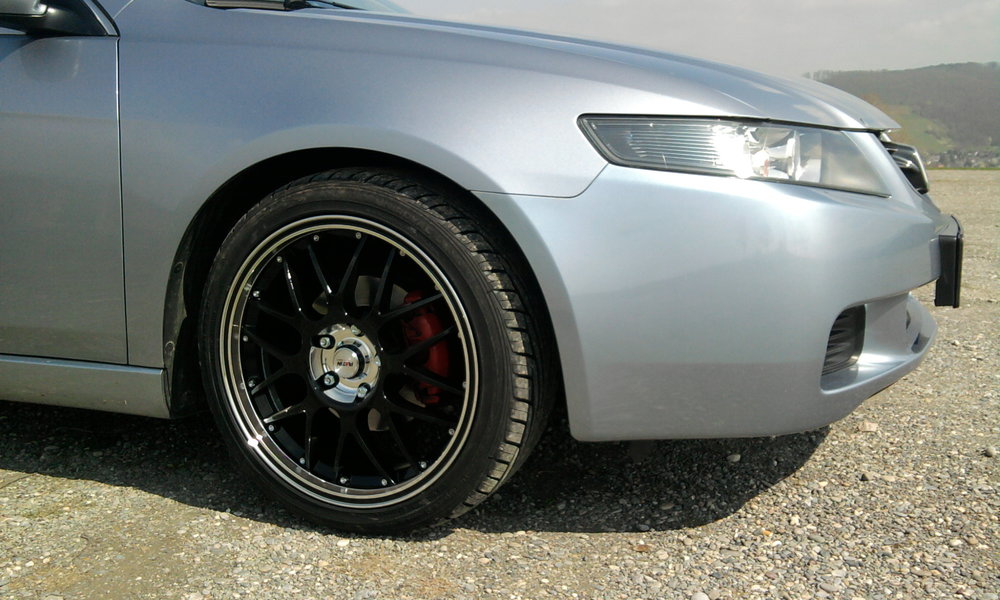

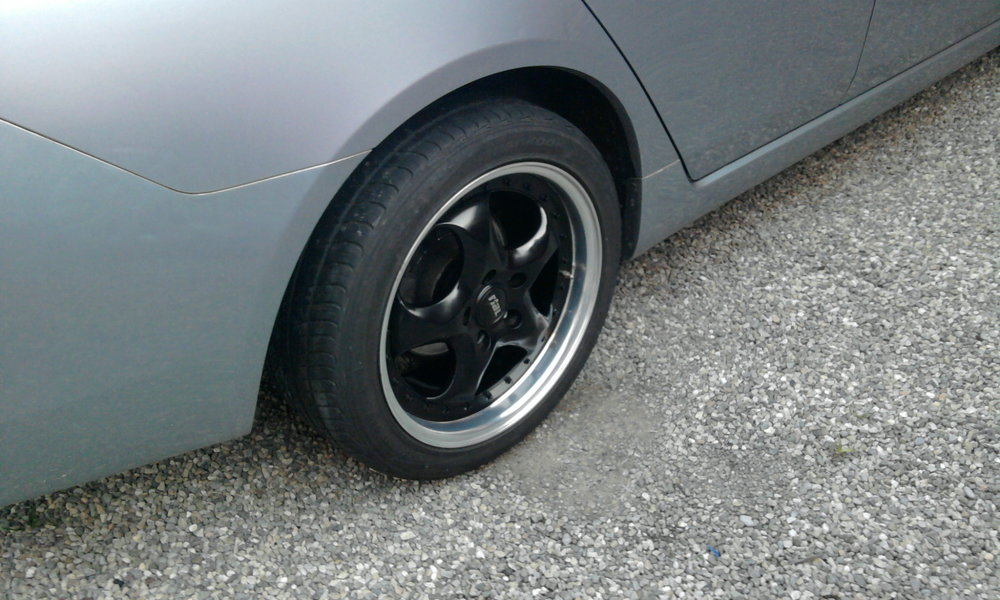

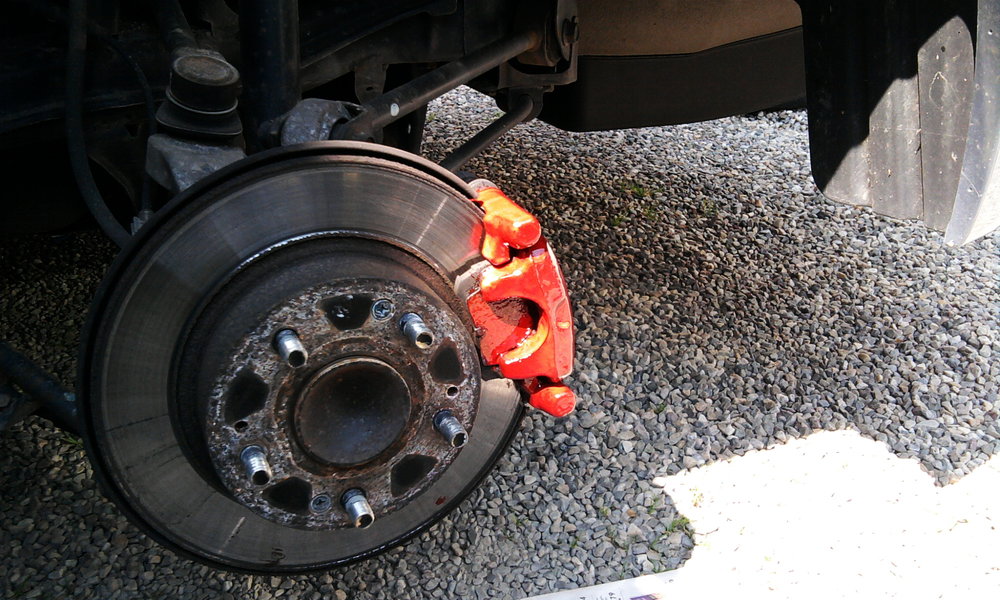

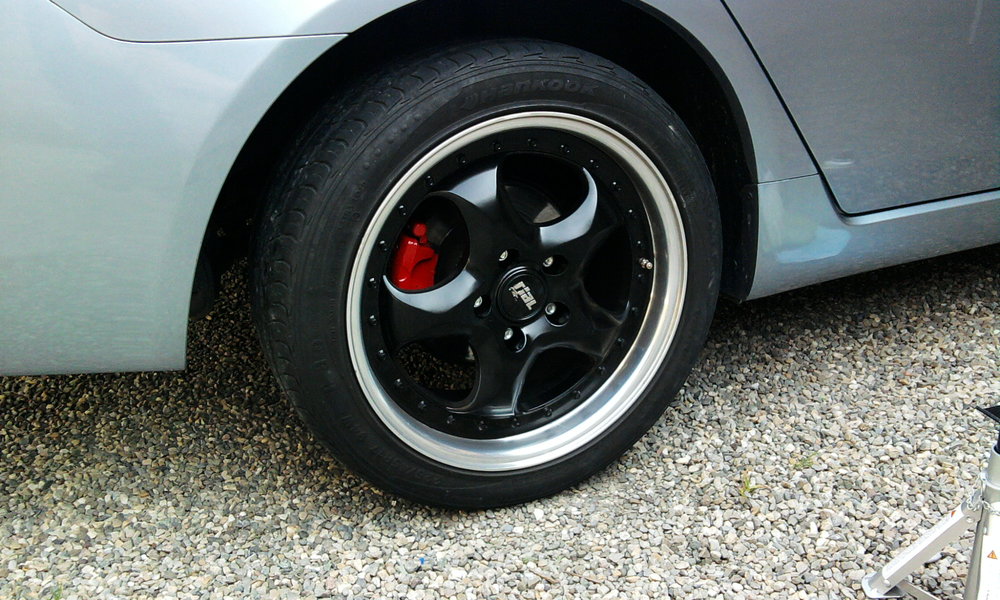

So hab mal wieder was neues zu berichten. Hab meine Felgen lackiert. Hab sie zuerst abgeschliffen und dann gereinigt und mit Schwarz Glanz lackiert. Ein paar Probleme gab s leider beim lackieren. Auf dem äußeren Ring wo die "Nieten" drauf sitzen ist der Lack etwas gerissen. Keine Ahnung warum gerade da.









Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 3 Wochen später...

Da mehrere gefragt haben wegen Radio und Tachoumbau stell ich mal noch ein paar Bilder rein und mach noch eine kleine Beschreibung zum Tacho.



Es sei jedoch im Vornherein gesagt das es keine Garantie gibt. Jeder kann dies von mir aus auf eigene Verantwortung machen. Ich stell die Werte und Daten rein die ich an meinem Radio und Tacho gemessen habe...

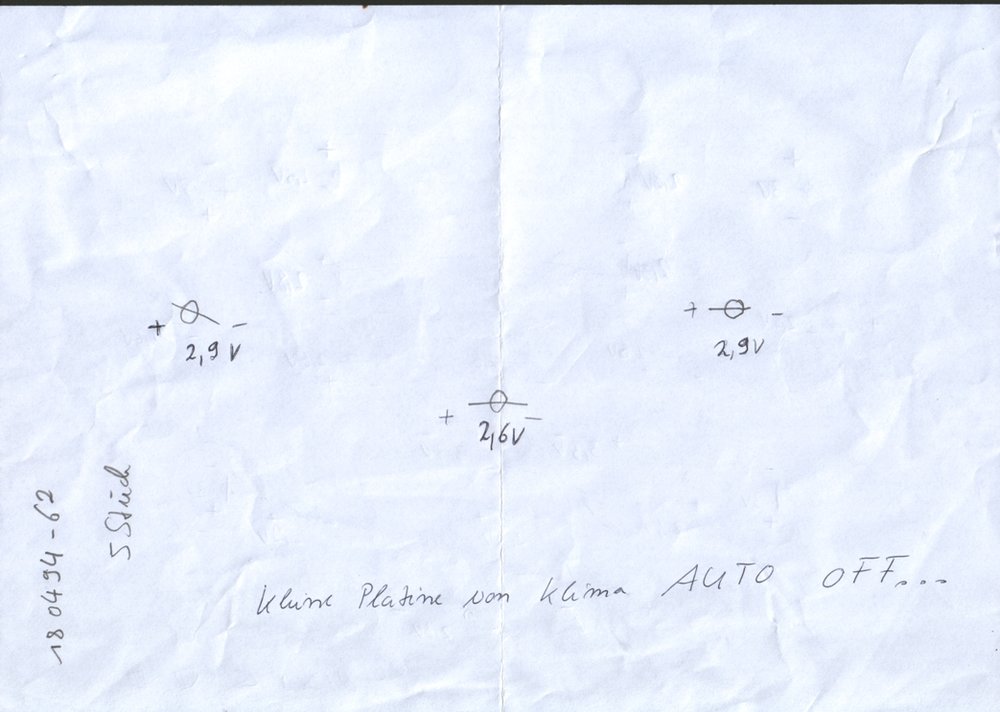

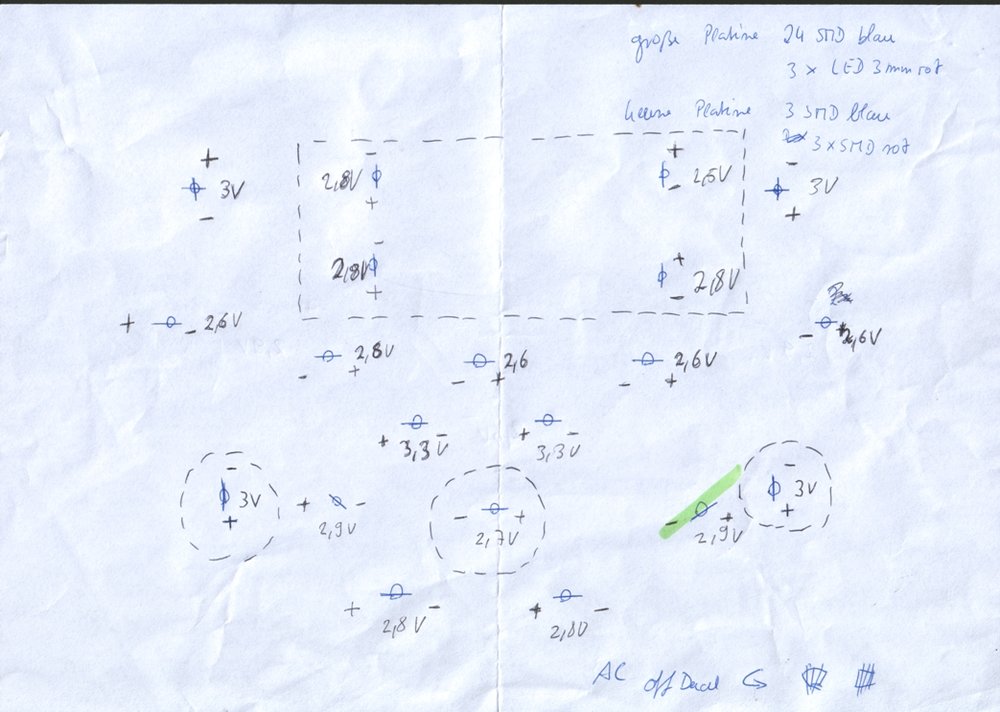

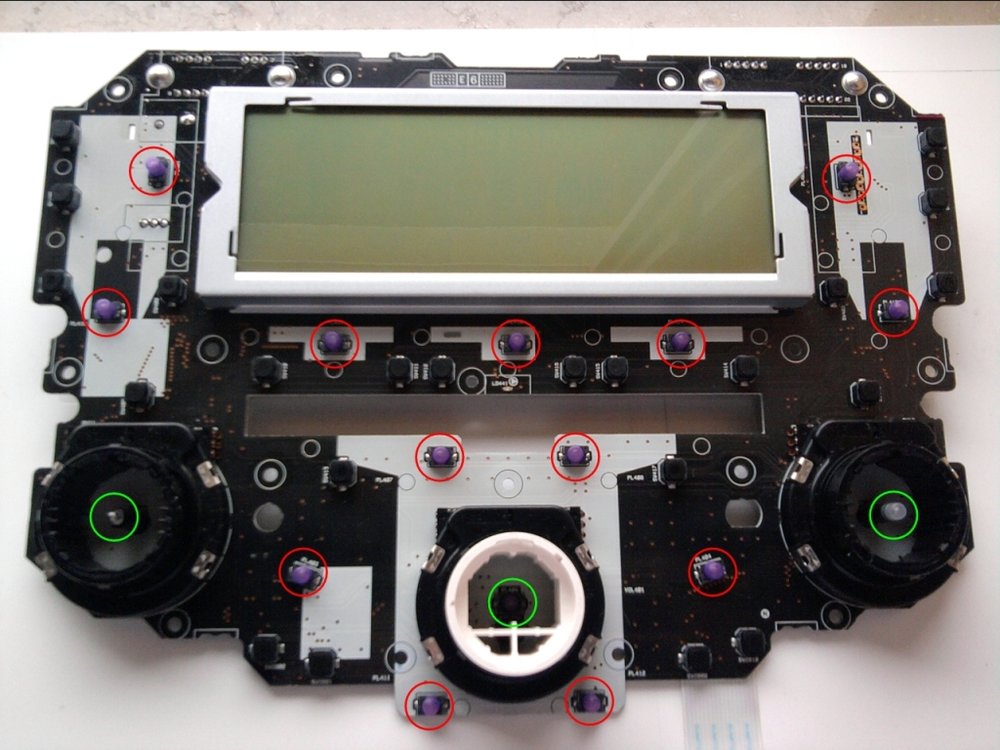

Auf den ersten zwei Bildern seht ihr nochmal die verschiedenen Spannungen der Radio und Klimabedieneinheit... die Kreise mit dem Strich durch sind die LEDs



Link zu diesem Kommentar
Auf anderen Seiten teilen

Nun zum Tacho



nachdem man den Tacho aus dem Auto ausgebaut hat muss man das Gehäuse öffnen.

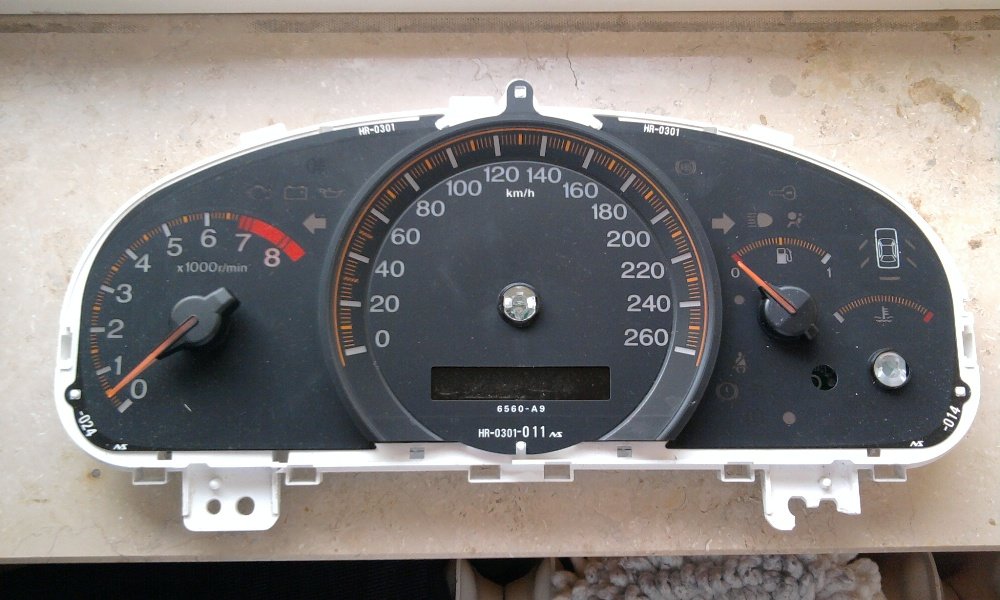

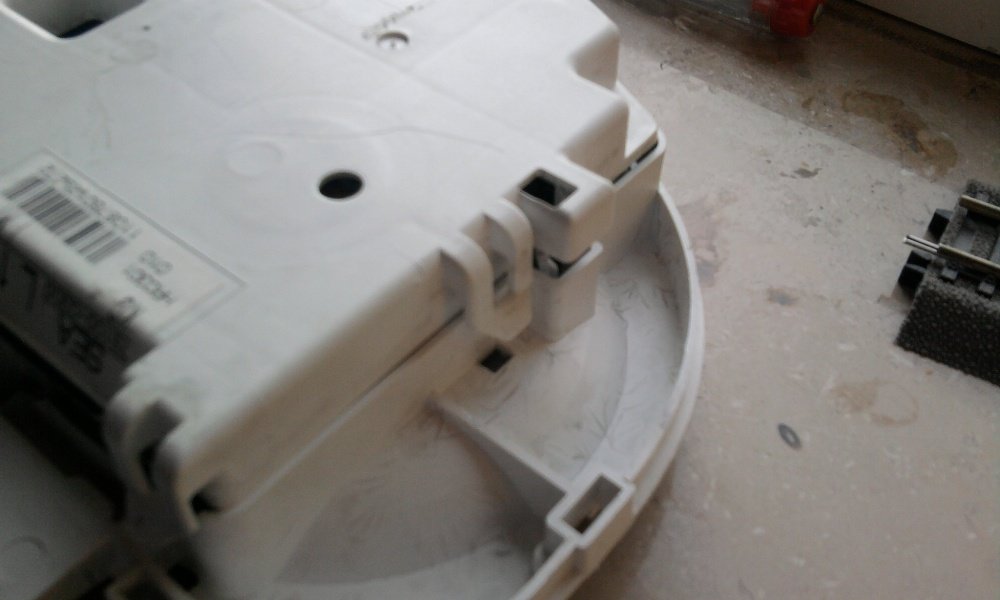

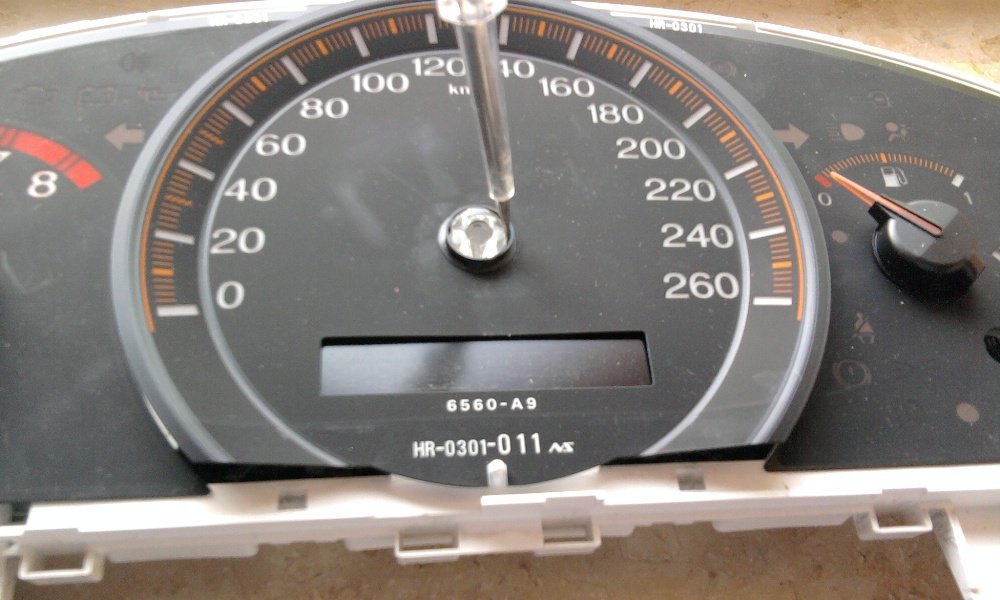

Auf dem ersten Bild sieht man die Klipse mit denen das Gehäuse zusammen gehalten wird. Zuerst die Scheibe runter nehmen damit man an die Tachoscheiben kommt. Dabei darauf achten das man nicht an die Tachoscheiben kommt, sonst gibts Flecken die man mit "nichts" mehr weg bekommt.



Danach liegt der Tacho wie auf dem zweiten Bild vor einem. Nun muss man die Zeiger entfernen. Ich habs mit einer Gabel gemacht. Irgendein Papier, am besten Küchenpapier Zewa oder so unter die Gabel legen. Dann kann man die Zeiger anhebeln und abziehen. (Hier sei angemerkt das man davon ausgehen kann das nachher beim Einabu des Tachos die Zeiger neu einzustellen sind, und das unter Umständen die Zeiger zucken).

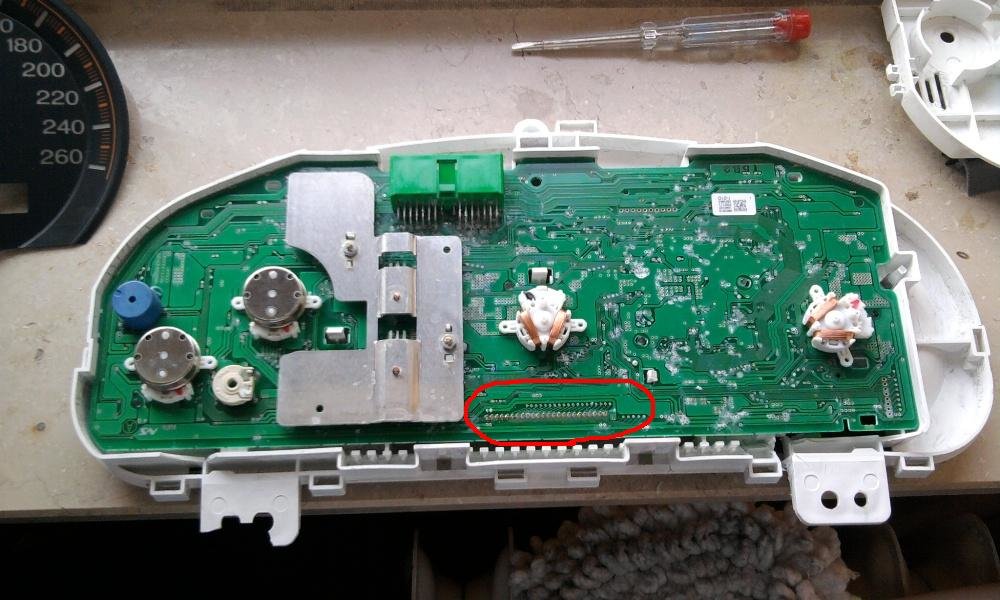

Nachdem nun die Zeiger entfernt sind muss man wie auf Bild 3 zu sehen ist die schwarzen Metallringe mit einem Schraubenzieher ab hebeln. Nur so bekommt man nachher die Platine hinten raus. Für alle die nur die Folie hinter die Scheiben machen wollen reicht es bis hier her. Nun kann man die Scheiben mit einem Messer oder einem anderen flachen Gegenstand runter hebeln. Danach einfach die Folie mit doppelseitigem Klebeband von hinten aufkleben. Am besten so ausschneiden wie auf meinem Bild weiter oben zu sehen ist.



Wer weiter machen möchte um die LED s zu tauschen, weil ihm die Beleuchtung zu dunkel ist nachdem er die Folie angebracht hat, muss nun wie wieder auf Bild 1 zu sehen ist, die Klipse von der rückseitigen Abdeckung aufhebeln. Danach sieht man die Platine wie sie auf Bild 4 zu sehen ist. Der rote Kreis zeigt an wo das kleine Display angelötet ist. Dies muss man entfernen wenn man diese Beleuchtung ändern möchte, denn dahinter befinden sich die LEDs...

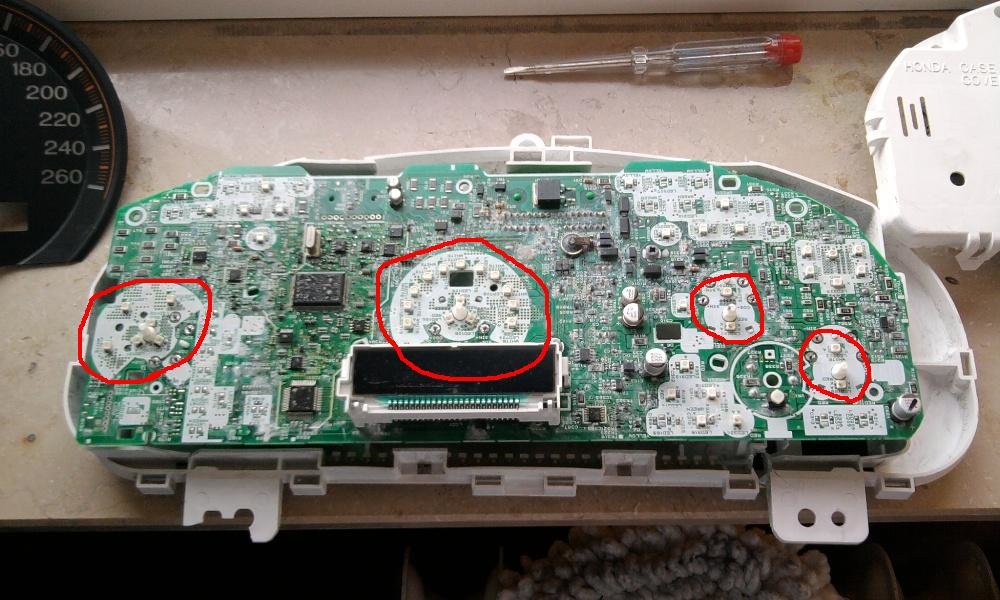

Als nächstes kann man die Platine ausbauen. Die LEDs für die Beleuchtung (Bild5) der Scheiben sind außen auf den weißen Flächen angebracht. Die LEDs die direkt neben den "Sockeln" von den Zeigern sitzen sind natürlich für die Zeigerbeleuchtung. Die Kathode der LEDs erkennt man an dem grünen Dreieck neben den LEDs.



So das sollte erst mal reichen; wer weitere Fragen hat, wie immer per PN ;)






Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 7 Monate später...

Es geht weiter bei meinem Projekt, und zwar mit dem Audiosystem von Audio System.

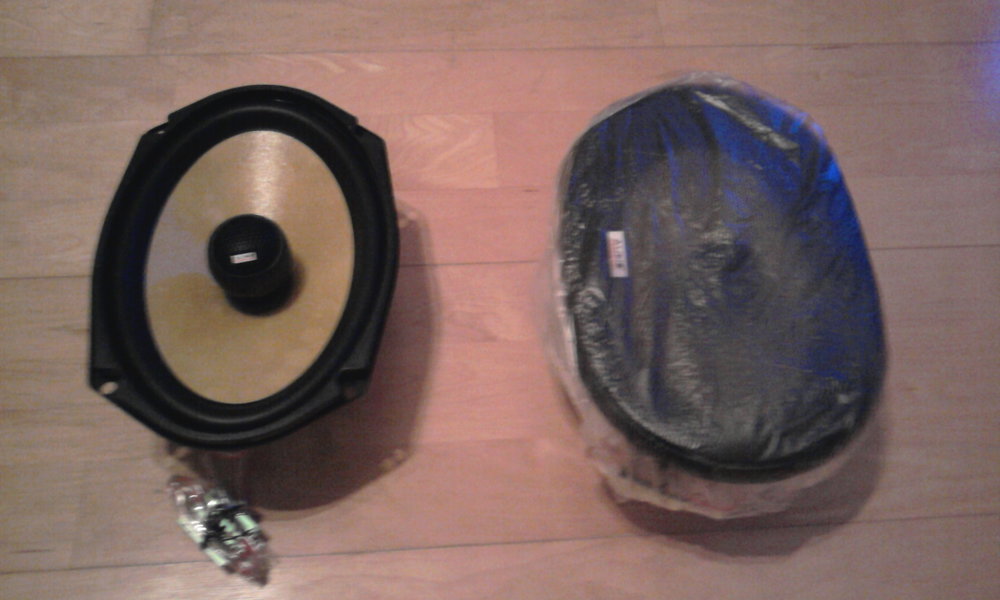

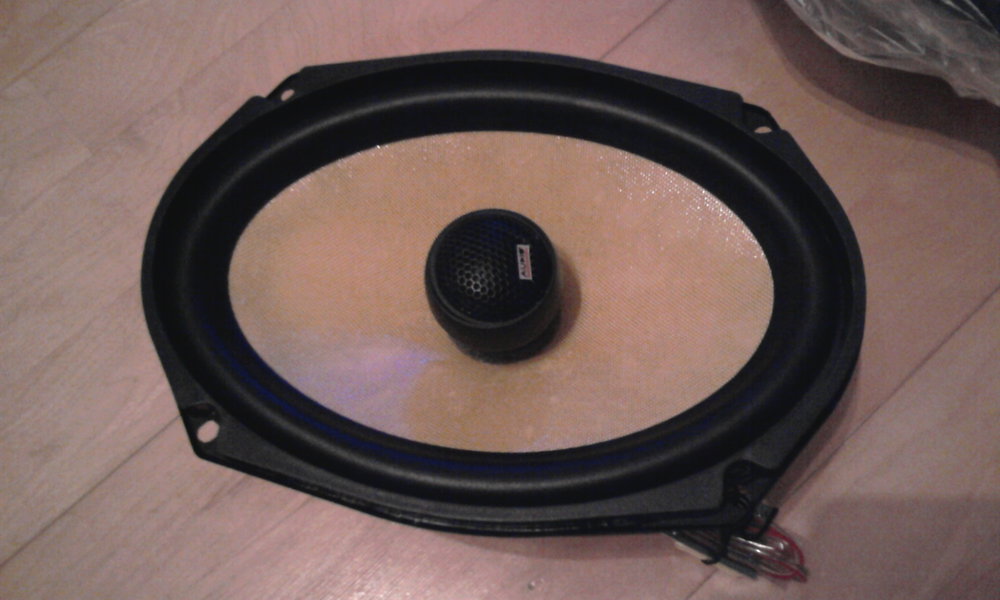

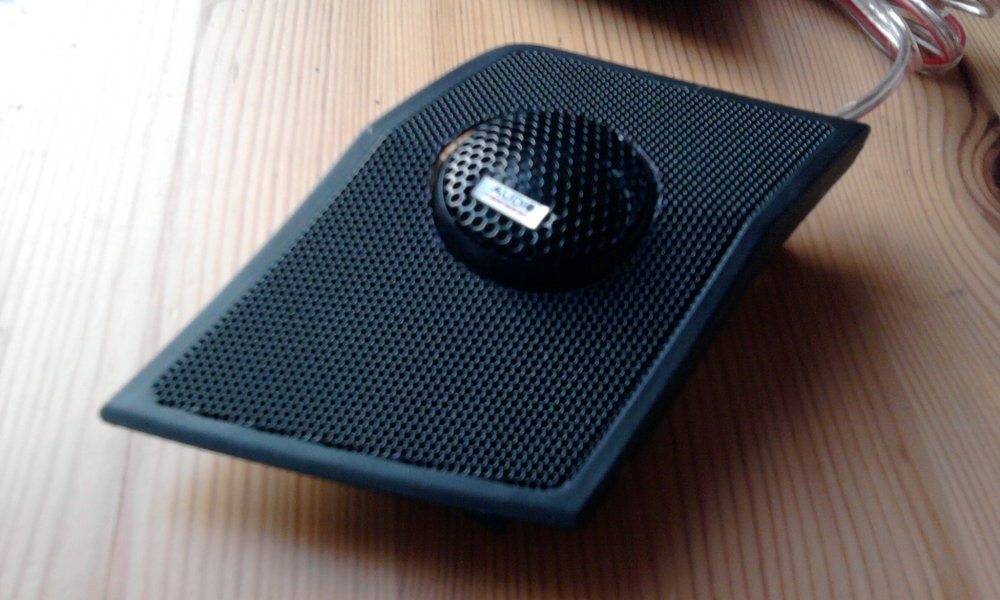

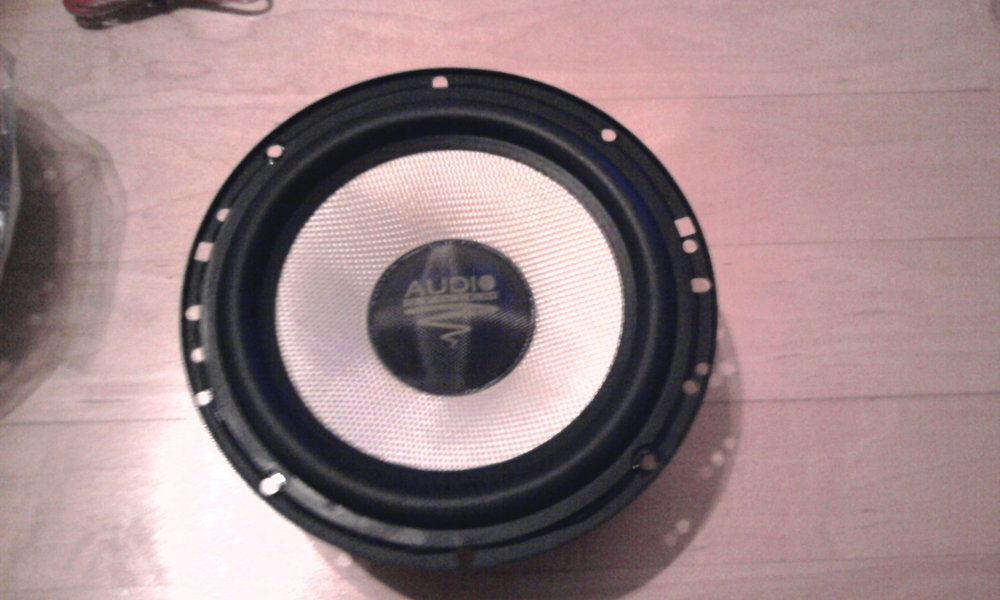

Für vorne in den Türen hab ich ein Audio System Radion 165 Kit. Hinten in die Hutablage kommt ein Audio System CO 609 Plus Kit.

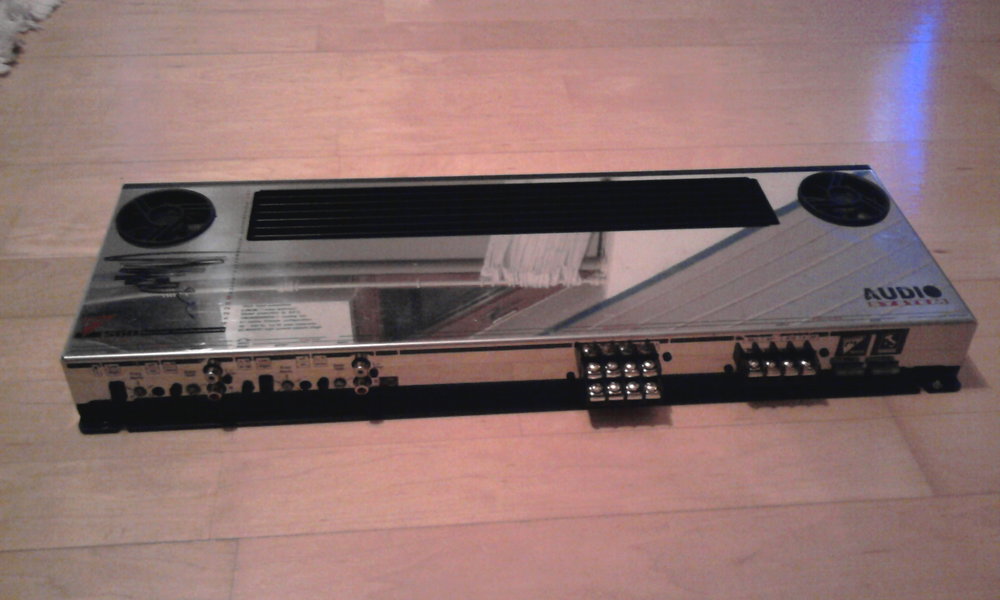

Als Endstufe habe ich von Audio System eine Twister F4-560 ES. Ende des Monats werde ich die Teile mal verbauen.



Hier einige Bilder:






Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 1 Monat später...
  • 3 Wochen später...

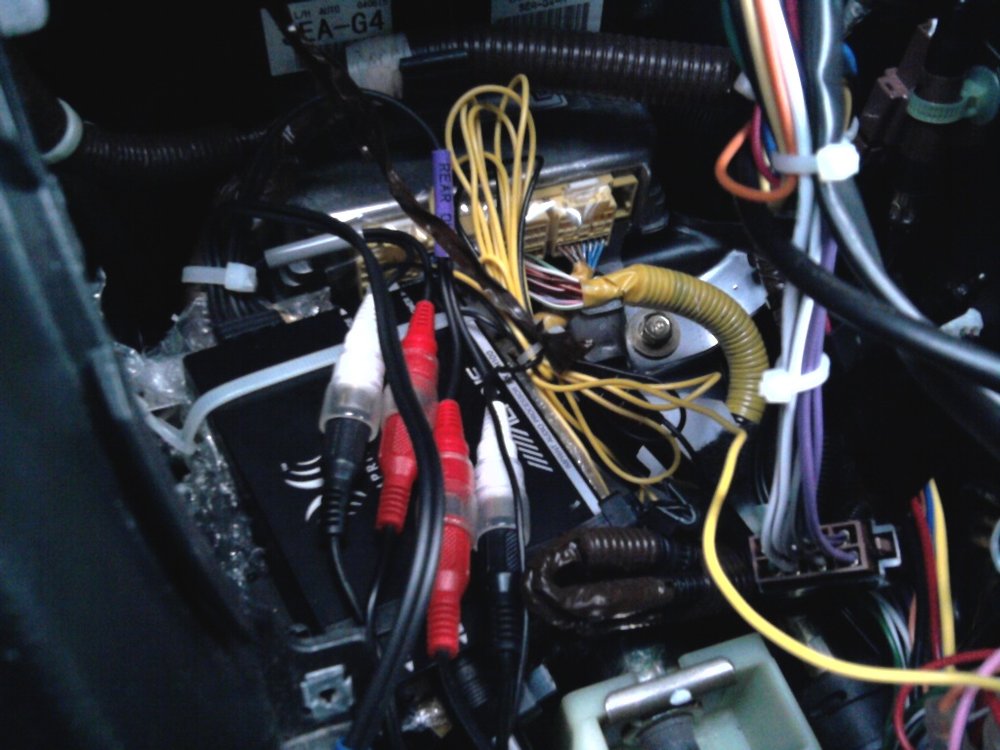

Heute ging es bei mir auch mal wieder ein Stück weiter. Hatte heute die gesamte Hutablage draussen, damit ich die Löcher für die Befestigung der Endstufe bohren konnte. Hinten sind zwei M8 Gewindeschrauben und vorne zwei M8 Gewindebolzen.



An die Befestigungen wird eine Plexiglasplatte angeschraubt. Auf diese Plexiglasplatte kommt die Endstufe. In das Plexiglas werden von hinten Löcher für LEDs gebohrt.


Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 1 Monat später...

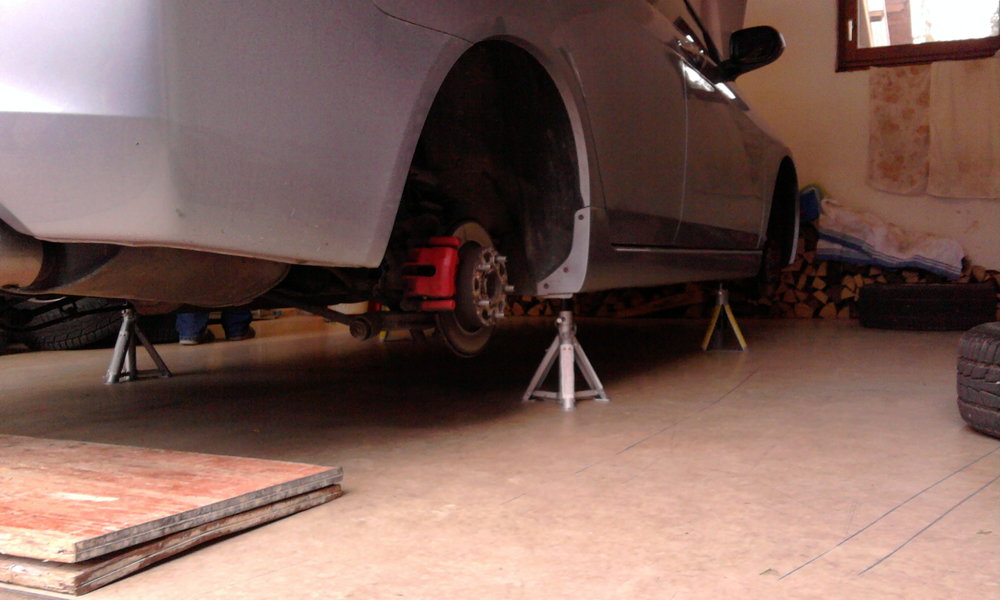

Heute wurde ein weiterer Teil meines Projektes fertig gestellt. Die neuen H&R Tieferlegungsfedern und die 18 Zöller.

Nach vier Stunden Arbeit ist er jetzt endlich 30-35 mm tiefer. Als nächstes kommt noch eine Domstrebe rein.






Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 3 Wochen später...

Mein Scangauge ist jetzt raus geflogen, dafür gabs was neues. Vieleicht kennen das einige von euch. Die App heißt Torque und läuft auf allen Android Systemen. Dazu braucht man dann noch einen Bluetooth USB OBD Stecker und man kann sich die Werte auslesen lassen.



Hier gibts erst mal einen Screenshot, demnächst dann noch orginal Bilder...


Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 2 Wochen später...

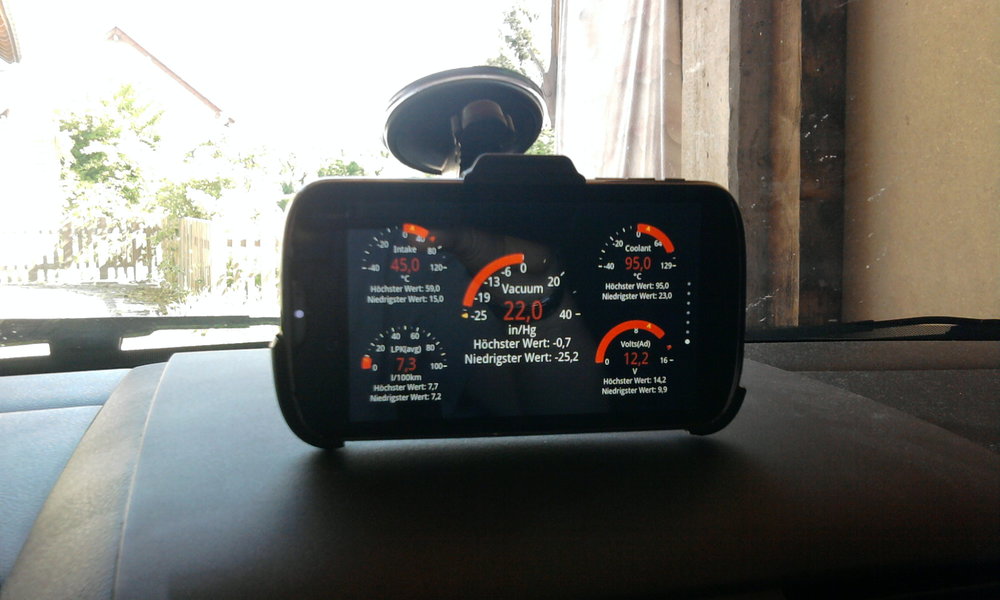

hab heute noch mal ein Bild von meinem neuen "Bordcomputer" gemacht. Bild wurde zwar nicht so toll, aber man sieht mal welche Funktionen er alle hat.



Zeit: 0-100 km/h

Strecke: 1/4 Meile



usw, usw.



Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 2 Wochen später...

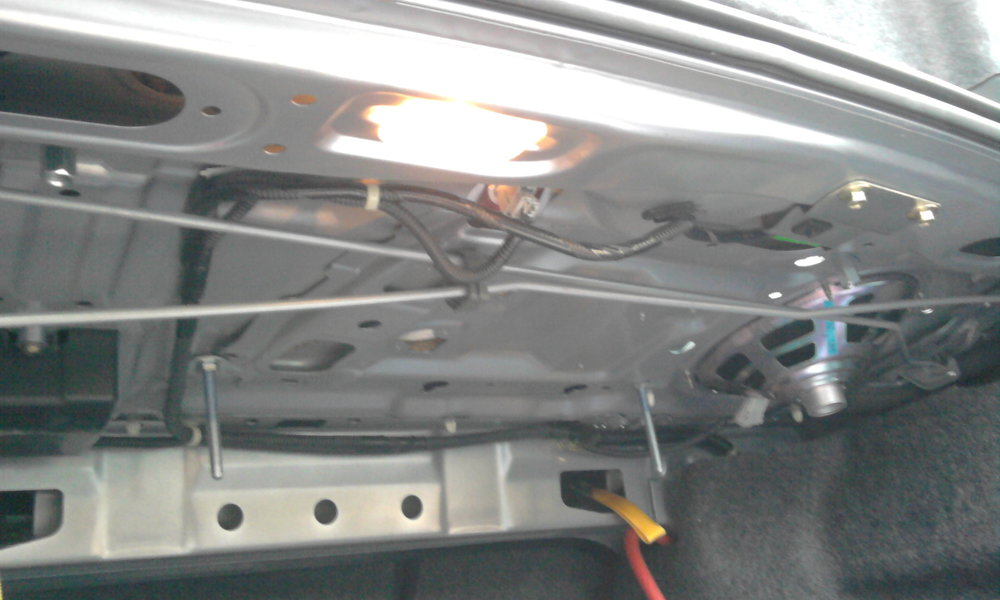

An diesem Wochenende ging es an der Audioanlage weiter. Die Lautsprecher in den Türen und in der Hutablage wurden verbaut.



http://img341.imageshack.us/img341/9690/20120518171630.jpg



http://img834.imageshack.us/img834/6608/20120518171623.jpg



http://img838.imageshack.us/img838/731/20120518162532.jpg



http://img135.imageshack.us/img135/8177/20120518162526.jpg



Desweiteren hab ich das lange Wochenende genutzt um noch einmal die Bleuchtung an meinem Radio zu ändern, jetzt passt es zum anderen Radio.



http://img208.imageshack.us/img208/4618/foto0847z.jpg



weitere Bilder folgen demnächst, die Hochtöner und die Endstufe wurden auch verbaut. Mache wahrscheinlich morgen noch ein paar mehr Bilder.

Bearbeitet von Michi020586
Link zu diesem Kommentar
Auf anderen Seiten teilen

Nochmal ein paar Bilder vom Audioausbau. Endstufe ist noch nicht ganz fertig. In die Plexiglasscheibe kommen noch LEDs mit einer Lichtsteuerung. Funktioniert dann wie ein Equalizer mit LEDs die zur Aussteuerung leuchten. Kabel für die Endstufe müssen auch noch fertig verlegt werden.



http://img809.imageshack.us/img809/7732/20120521162347.jpg



http://img259.imageshack.us/img259/9135/20120521162308.jpg



http://img21.imageshack.us/img21/4827/20120521162216.jpg



und nochmal ein Bild von der geänderten Beleuchtung



http://img259.imageshack.us/img259/6010/20120521053305.jpg

Link zu diesem Kommentar
Auf anderen Seiten teilen
