Tacho richtig auf LED umbauen

[Coupe Freak]

Damir jeder zuvor sieht wie geil dat ist hier ist das bild nach dem umbau

http://img283.imageshack.us/img283/2290/24122006062qf9.th.jpg









Hie weiter zum umbau.

Tacho ausbauen.Hatte vergessen bilder zumachen beim ausbau aber das ist leicht und dauert bei mir 5 min.

Jo nun dazu, was einige genau wissen wollten; zum Bau des Teils:

Also verbaut habe ich 29 Weiße LED´s



LED´s bearbeiten

Die LED´s mussten angeschliffen werden da die Ausleuchtung sonst zu punktuell gewesen wäre:



Vor dem Schleifen:

http://www.japancivic.de/tachou2.jpg

Sehr punktuelle Abstrahlung!



Nach dem Schleifen:

http://www.japancivic.de/tachou3.jpg

Super gleichmäßige Ausleuchtung!



Bearbeitung der Bauteile

Nun mussten die bedruckten Rückseiten der Bauteile abgeschliffen werden, da sonst keine „Durchleuchtung von hinten“ möglich wäre.

Um so tacho auszubauen muss mal diese pine die ich auf den bild als rot markiert habe gerade biegen und dann leicht drücken und einzehlne scheibe festhalten,weil wenn man die pine drückt kommt die scheibe raus.

http://img344.imageshack.us/img344/9728/24122006060wt4.th.jpg

Rückseite vor dem schleifen:

http://www.japancivic.de/tachou1.jpg



Rückseite nach dem schleifen:

http://img344.imageshack.us/img344/8993/24122006059pl0.th.jpg

http://img510.imageshack.us/img510/2118/24122006058ba1.th.jpg

http://img453.imageshack.us/img453/823/24122006057xq8.th.jpg



Einkleben/LED´s verkabeln

Ich habe jedes LED einzeln angeschlossen damit wenn einer kaput geht das die andere trotzdem laufen usw.

http://img409.imageshack.us/img409/6228/24122006056cb2.th.jpg

http://img409.imageshack.us/img409/8969/24122006055ei7.th.jpg

http://img453.imageshack.us/img453/2347/24122006052hf9.th.jpg



Später werden noch zeiger mit UV-farbe behandelt+UV led einbauen und tacho sieht dann perfeckt aus :D





Auf diese geile idee bin ich durch CRX_Fan aus HP gekommen und paar bilder standen von ihm :D

[cabkiller]

einfach flux led´s nehmen, dann ist die sache einfacher, da die nen abstrahlwinkel von 90° haben... muss man dann nix schleifen ;)



aber ansonsten nicht schlecht

[Coupe Freak]

Warum soll mann extra solche led kafen(ich hatte die normale zuhause liegen deswegen anschleifen)und diese flux led sind auch teure oder nicht??



Ist auch egal weil um so hellen ergebnis zu erzieheln muss mann auf jeden fall die scheibe so anschleifen und diesen plastik zeug abschnedein der hinter scheiben sitz.

Wen das alles gemacht wird dann leuchtet es hammer hell :D

[cabkiller]

du hast doch die led´s angeschliffen oder?

und ja. die flux led´s sind ein paar cent teurer, net wirklich viel. dafür sind sie kleiner und leichter zu verbauen ;) 8) und sie haben halt die ausleuchtung die normale angeschliffene led´s nie haben werden... nur mal so als tip

[Coupe Freak]

Ja aber wo sollen die besser aus leuchten????schau mal auf den bild jeder ziffer hat eigenen led und die sind hammer ausgelcuhtet da wird dieses flux led´s auch nicht besser hin bekommen.Weil es jedesmal kleine flechen zum ausleuchten ist





Edit:habe die bilder angeschauet von diesen flux led´s also vielleichte als normale led zuverbauen wird es nicht sein ;)weil man trotzdem an jede led wiederstand anlöten muss und der stört am meisten ;)

[cabkiller]

vorteil ist das man die nicht abschleifen muss, damit die nen größeren abstrahlwinkel haben. und glaub mir, es wäre nen ticken besser ;)

[Accord_CG2]

hi coupe freak,



wie hast du die farbe des displays geändert?

mfg Alex

[Coupe Freak]

Da steht doch alles wie ich das gemacht habe ;)



Ich habe einfach hinter jeden Ziffer oder zeichen der im tacho war eine Blaue LED gesetzt.Aber es ist alles beschrieben ;)Ist halt scheiß arbeit aber es lohnt sich :DUnd im echten sieht es noch viel geiler an 8)

[Accord_CG2]

ich meine das display von der km und tageskilometeranzeige

[Coupe Freak]

Es gibt extra LED die schon als Birne gebaut sind un in diese fassung passen.Also einfach fassun aus tacho raus nehmen birne mit led tauschen und alles wieder einbauen 8)Habe jetzt alles auf blau umgebaut im innen raum :D

[Accicc7]

Was braucht man alles:

1 Handlanger :auslachen: :auslachen:

1 Kreuzschraubenzieher

30-40 LED

Schrumpfschlauch

passenden Wiederstände, gibt es bei e Bay mit dazu

Lötkolben

Lötzinn

viel Heißkleber

Kabel - am besten zwei verschiedene Farben, wegen plus/minus

und viel Zeit, damit es vernünftig wird



Als erstes schraubt man die zwei Kreuzschrauben über dem Tacho ab, diese dienen zur Befestigung der Blende, danach vorsichtig die Blende nach vorne ziehen- die ist denn noch von zwei Klicks befestigt!!! Wenn die Blende ab ist nur die zwei Stecker für Nebelschlussleuchte und Heckscheibenheizung abziehen ,nun ist die Blende komplett ab.

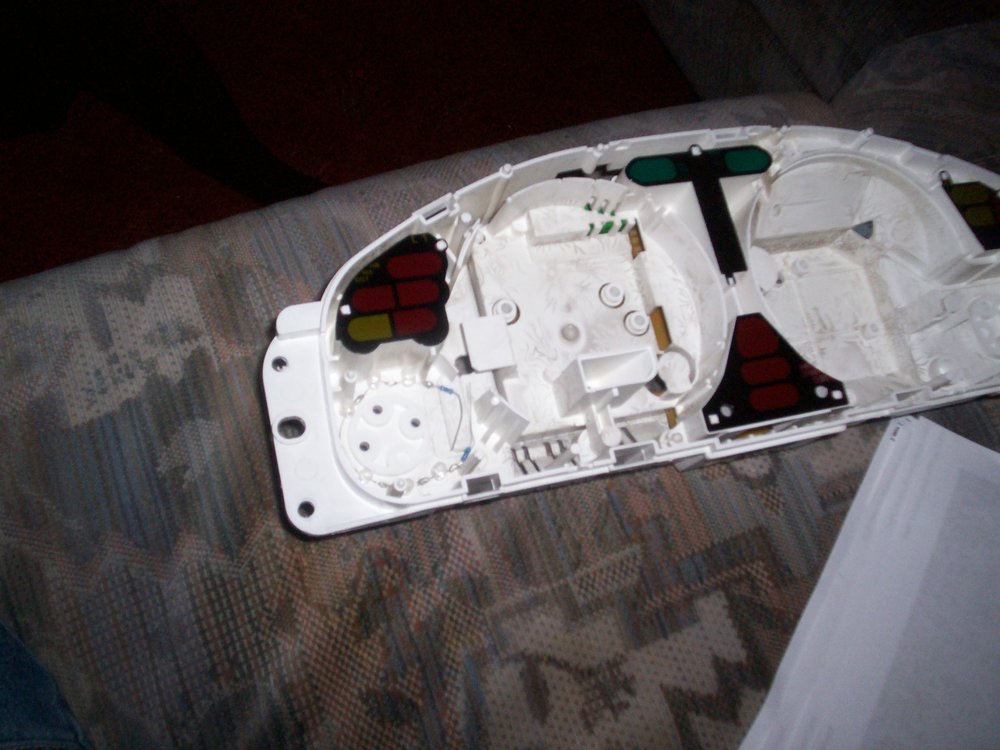

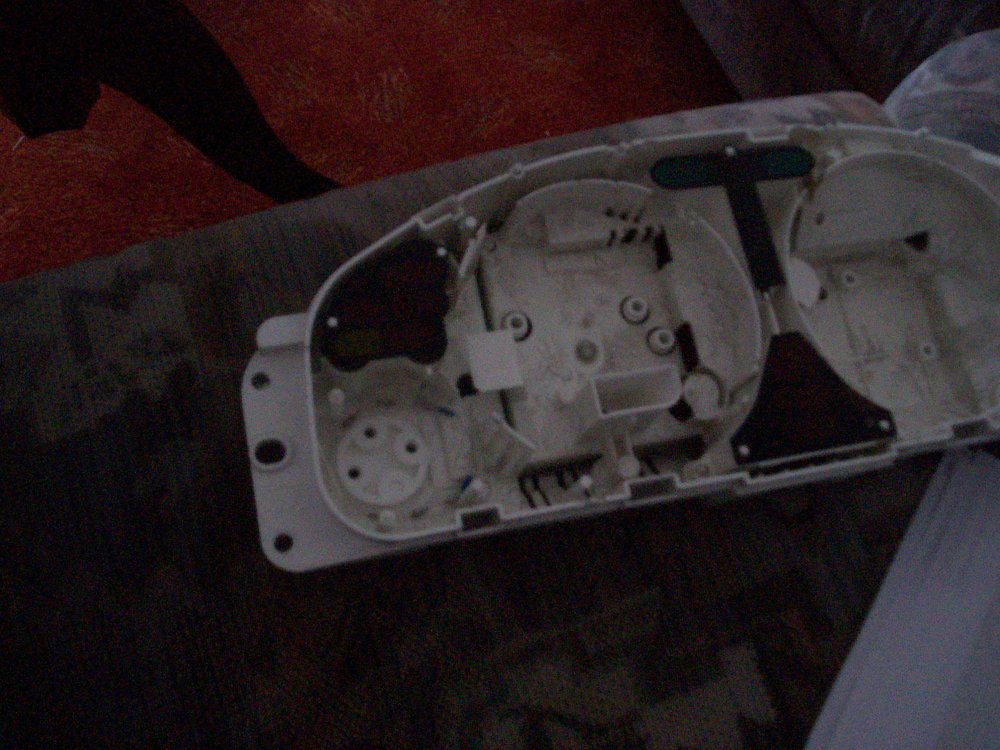

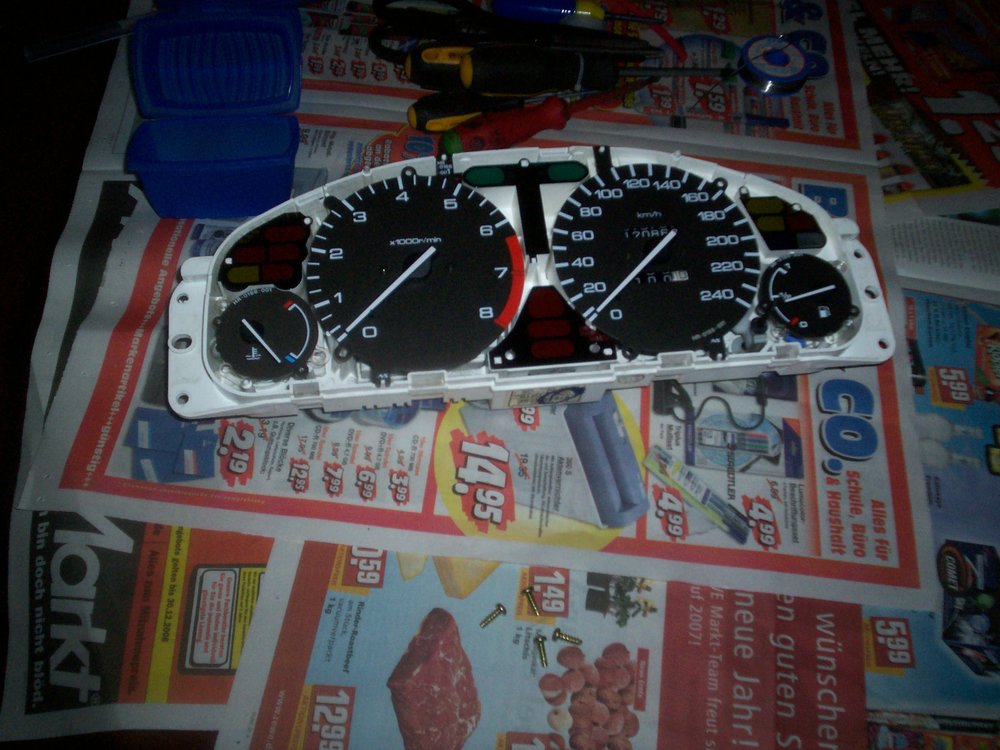

Jetzt sind vier Schrauben am Tacho zu sehen, diese abschrauben und das Tacho vorsichtig rausfummeln ,denn alle Stecker abmachen und man hat das Tacho in der Hand.



Jetzt muss die Vordere Blende ab die ist mit ein paar Schrauben fest, müsst ihr gucken welche!!! Dann am besten zu zweit alle Klicks reindrücken und die Blende geht ab!!!



Und immer vorsichtig, das ihr nicht die Folie hinten am Tacho beschädigt!!! :roll: :roll: :roll: :roll:





denn könnt ihr alle Drehzahlmesser, Kmh, Messer ,Temp. Messer und Tankanzeige rausschrauben von hinten, ihr seht die dazugehörigen Schrauben gleich!!!



Jetzt kommt der LED Einbau:



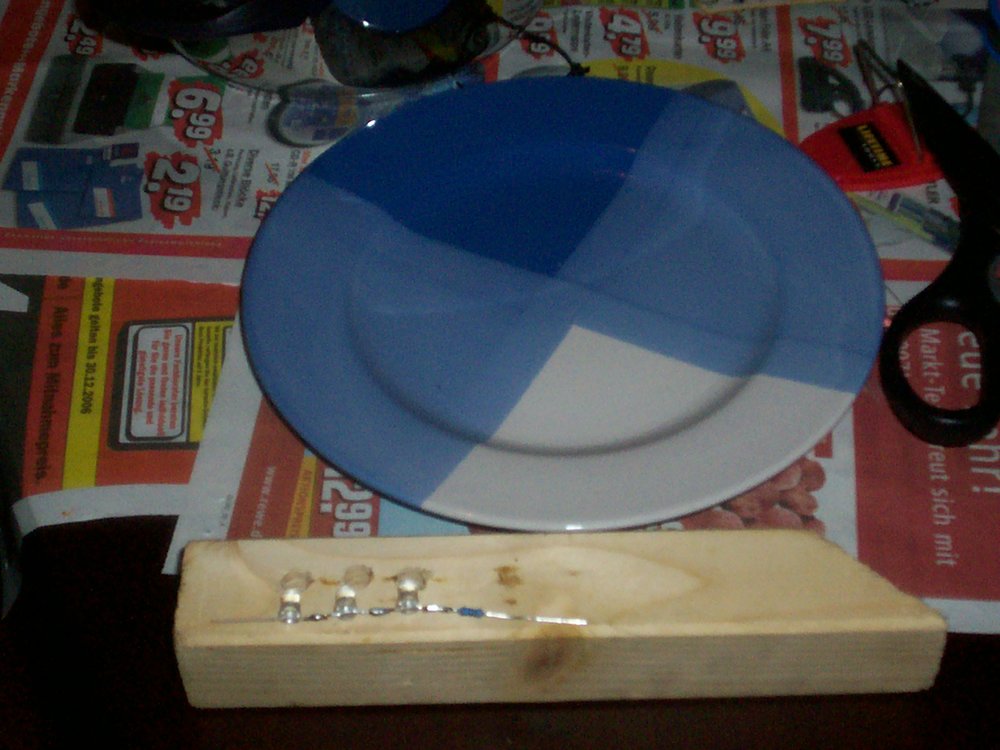

Wir haben immer drei LED mit einem Wiederstand zusammen gelötet.

Müsst aber auf Plus und minus achten, die müssen immer abwechselnd sein also wenn ihr Plus am Ende habt müsst ihr da das minus vom nächsten Led anlöten!!!

Ihr könnt natürlich auch mehr Led in Reihe Löten, ist euch überlassen, Wie viele LED einbauen wollt könnt ihr natürlich auch entscheiden, ich hatte bei den beiden kleinen jeweils 6 und bei den beiden großen Scheiben jeweils 15 LED!!!



Wir haben denn die 3er LED in Parallelschaltung gelötet, damit man nicht so viele Kabel hat-lasst die Kabel aber erst mal etwas länger.



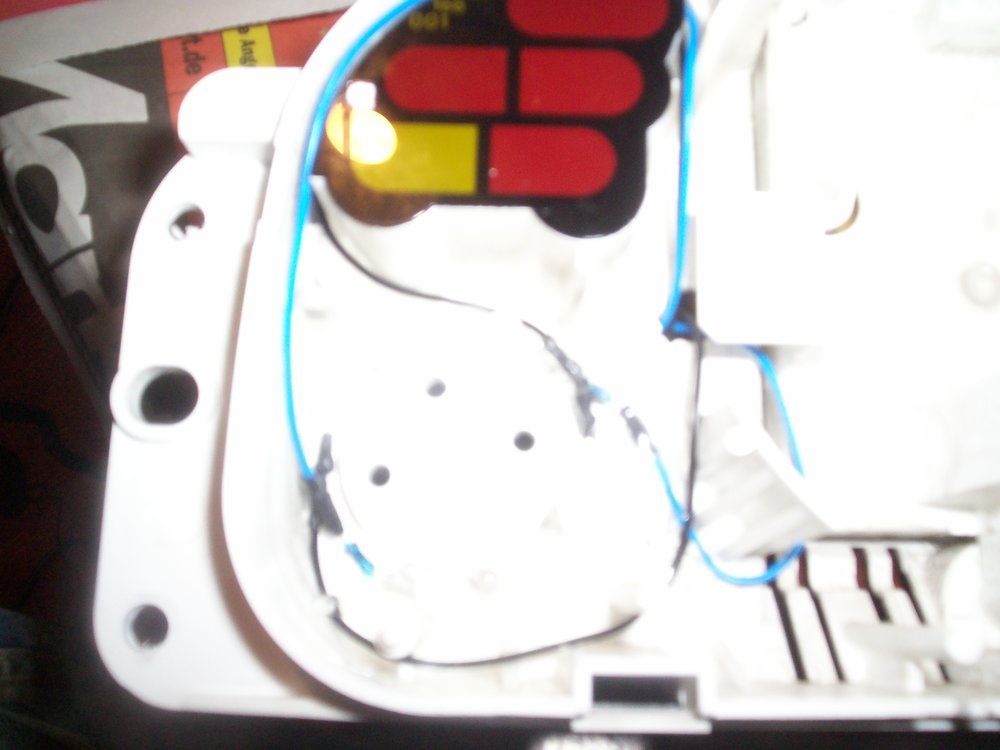

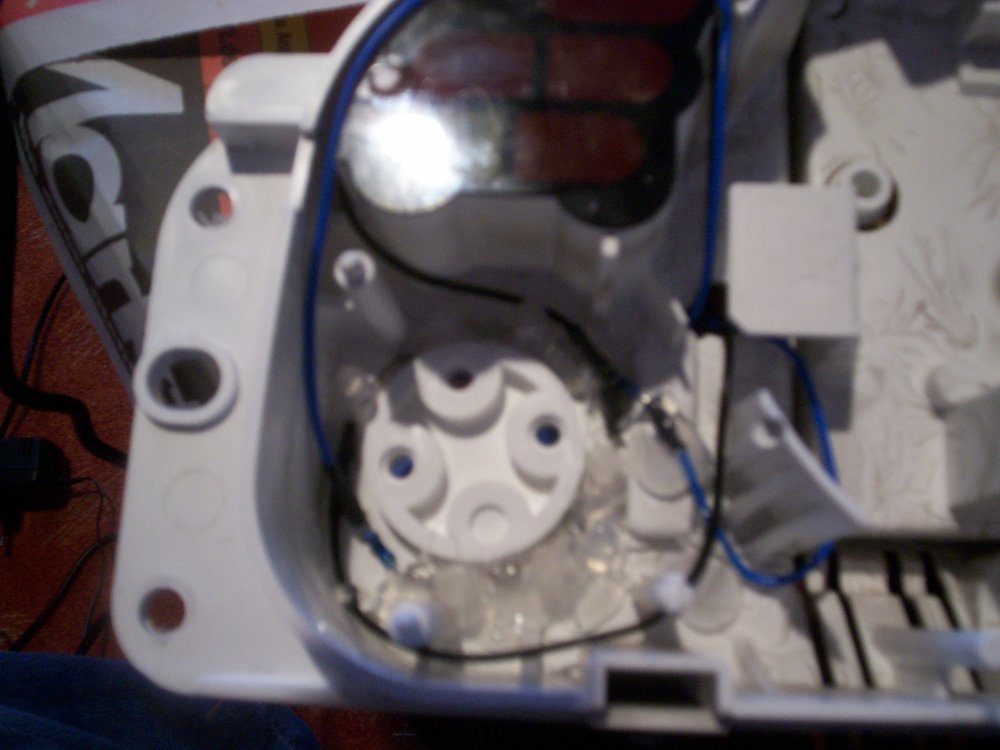

Jetzt müsst ihr diese LED Kabel mit Heißkleber einfügen, am besten alles verkleben damit auch keine Kabel zusammen kommen etwas Fummelarbeit, ist wenig Platz, aber passt irgendwie alles und was nicht passt wird passend gemacht. Ich würde aber immer Empfehlen die LED“S zu testen und lötet gleich vernünftig, wir haben einfach ein altes Aufladekabel vom Handy genommen .Gibt natürlich auch andere Möglichkeiten.



Jetzt kommt der wichtigste Schritt die Stromversorgung:



Nehmt einfach die Standart Beleuchtungslampen raus und lötet die Kabel dort an, wo Plus und minus ist könnt ihr einfach kontrollieren



Ihr könnt das natürlich an den Steckern messen, aber wir haben es uns einfacher gemacht wir haben einfach die Stecker wieder ans Tacho gemacht und Licht angemacht und einfach probiert.., ist nicht schwer



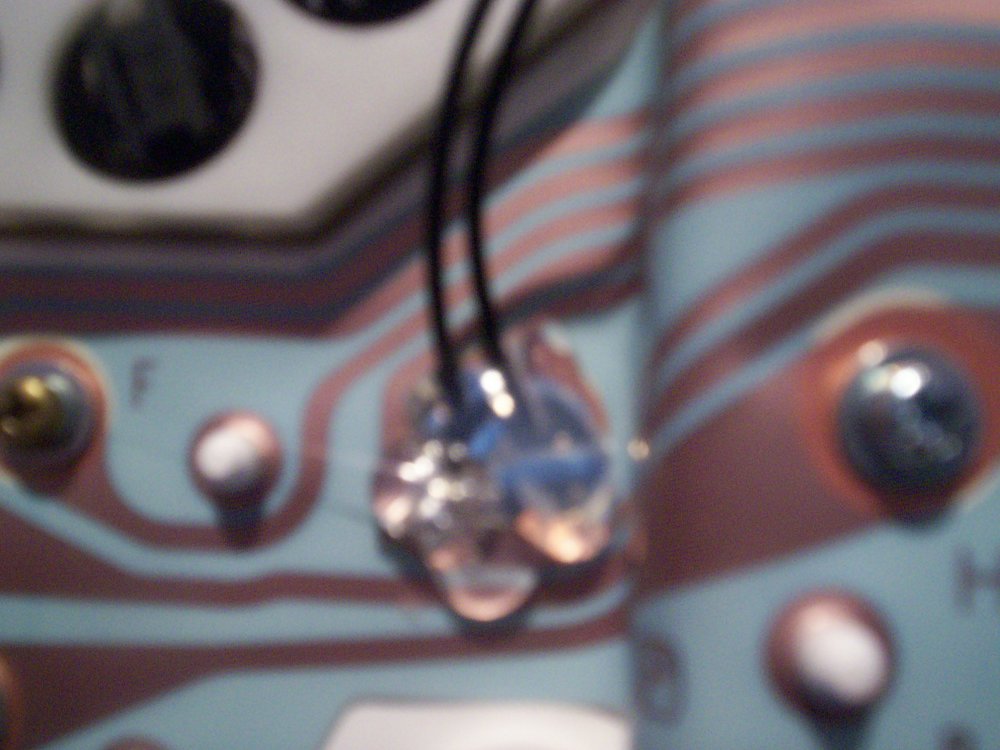

Denn müsst ihr die Kabel kürzen und vorsichtig an die Folie anlöten, das Minus Kabel haben wir allerdings an eine GND Schraube untergeklemmt geht auch, hat aber den Nachteil das man die Helligkeit nicht mehr regulieren kann, glaube das geht nur wenn man das Kabel an die Minusstelle anlötet, mach ich aber auch noch und denn einen Tropfen Heißkleber rauf, das gibt noch besseren halt!!!

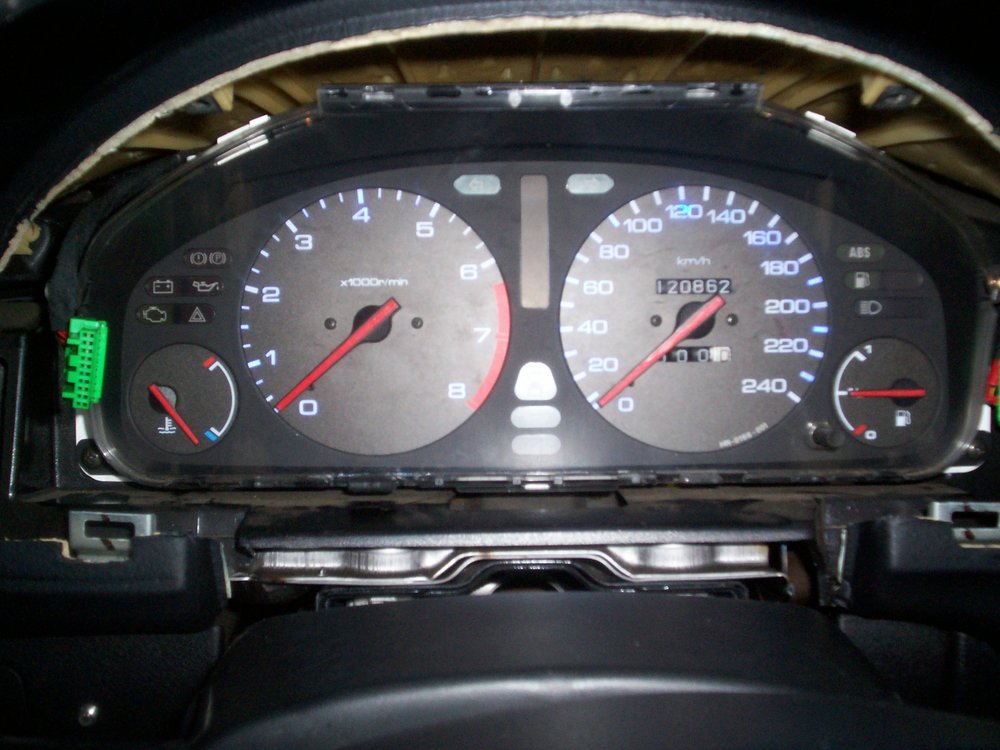

Jetzt wieder alles einbauen und Fertig !!!!!!!!



Hoffe ich konnte euch etwas weiterhelfen, kann sein das man etwas besser machen könnte aber naja, habe auch nicht jedes kleinste Detail aufgeschrieben aber es ist zu machen!!!!!!





Jetzt kommt es Dauer (mit einigen Pausen)



Etwa 10 bis 12 Stunden, wenn man es vernünftig macht!!! Manche bekommen es vielleicht auch in kürzer Zeit hin ,wir haben so was auch noch nicht gemacht aber das Ergebnis ist Top



Bilder Folgen!!!!

[Accicc7]

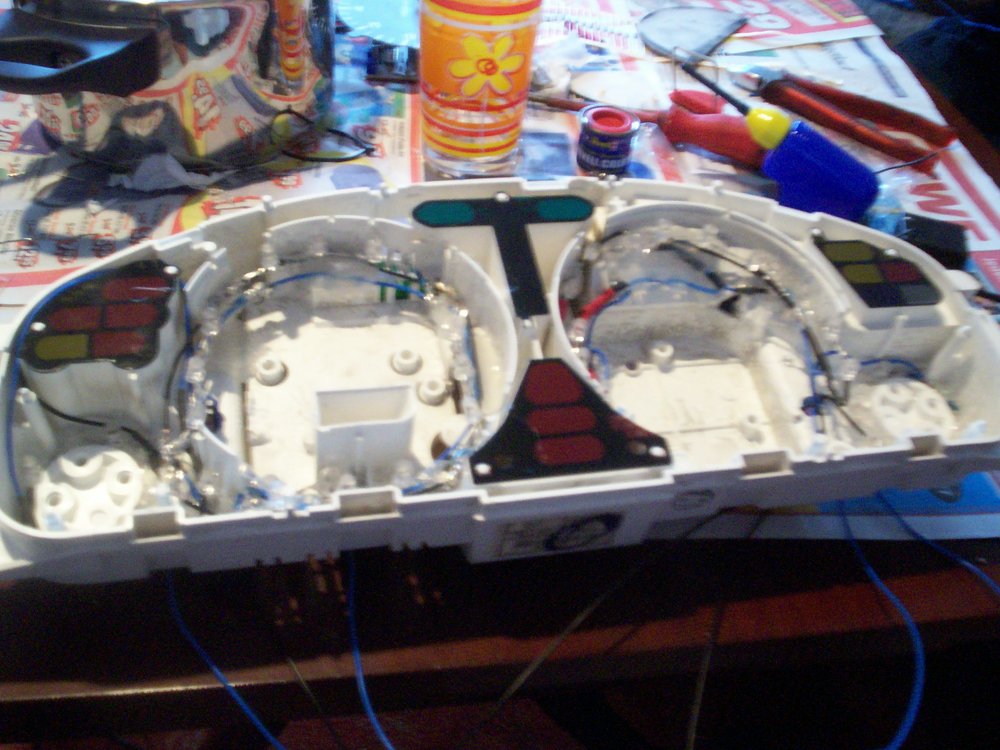

Hier noch ein paar Fotos :wink:

[Accicc7]

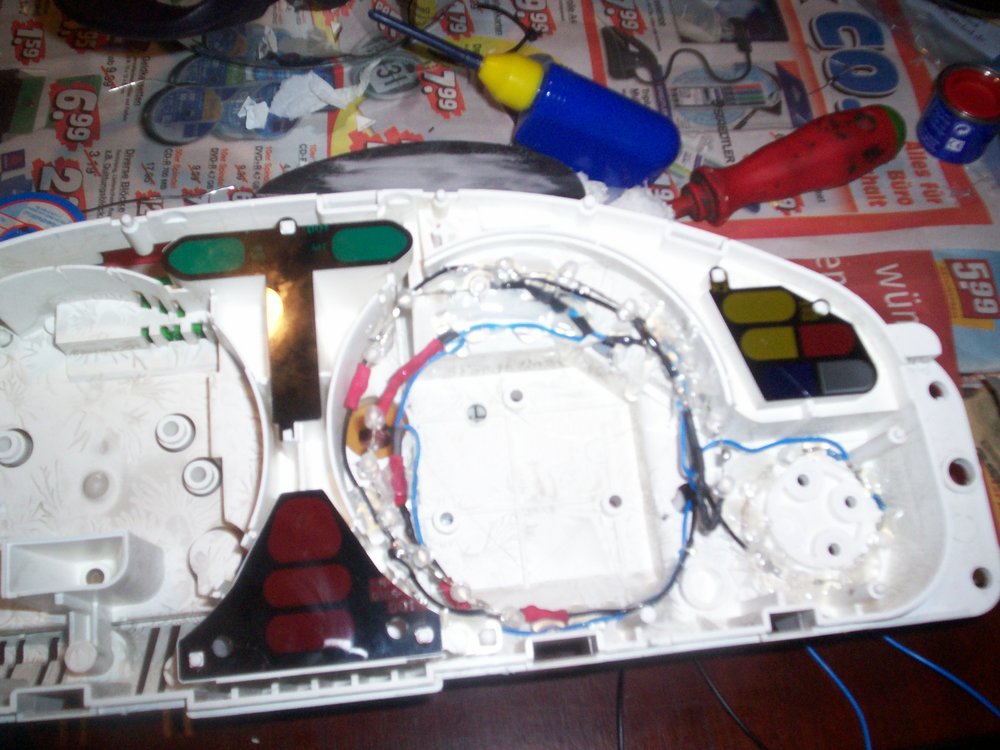

Und noch ein Paar

[Accicc7]

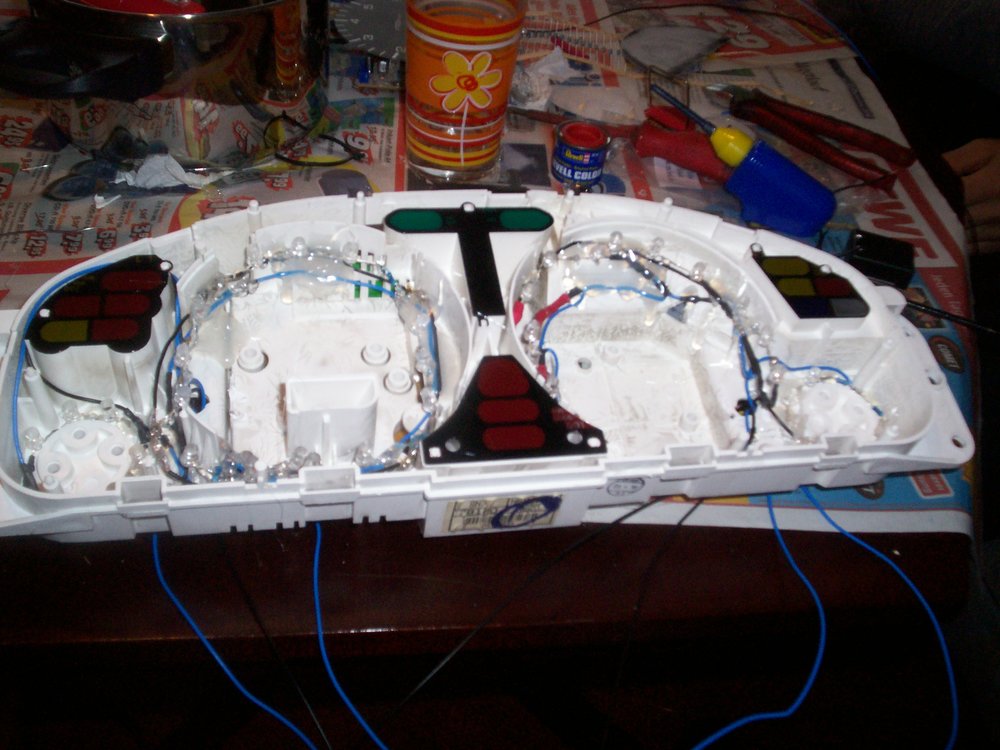

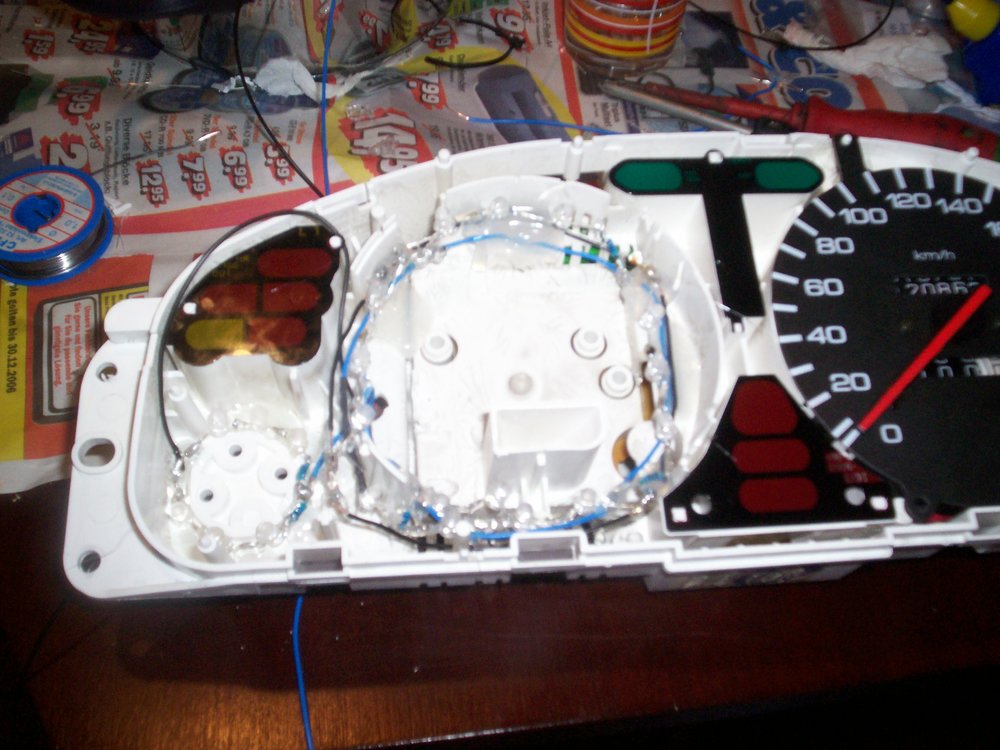

Hier die letzten,und schreibt mal bitte eure Meinung wie es aussieht!!!!!!

[blue devel]

schaut ganz gut aus. aber tank und temperaturanzeige leuchten nicht wirklich. oder täuscht das? mfg

[Accicc7]

Ne das täuscht nicht,die leuchten etwas schwächer,da wir bei Drehzahlmesser und Geschindigkeitsmesser noch auf der Rückseite Farbe abgeschliffen haben und bei den kleinen liegt diese Farbe noch unter Plaste,also kein richtiges ankommen!!!!!!!

[Mattes]

Wow, danke für die schöne Beschreibung!

Wenn man die Schrauben am Tacho löst, kann man den einfach so abziehen? Hab da ein wenig Sorge wegen den Zeigern :)

[Accicc7]

Wenn du die Schrauben rausgeschraubt hast kannst die Messgeräte einfach rausnehmen,Zeiger hatte ich auch nicht abgemacht!!!!

[Coupe Freak]

Original von Acci/cc7

Coupe Freak :wink:



Bei mir leuchtet auch alles,nur Drehzahl und Geschwindigkeitsmesser leuchten etwas schwächer wegen dieser Farbe hintendran,kann man leider nicht abschleifen!!!!! :wink:

Ich habe es nur jeder led mit eigenen strom versorgt-weiin eune led ausfählt dan geht auch nur eine nicht,bei dir sind es sofort 3 weg :grummel:und auf eine kann ich schon verzichten aber auf 3 wird schwer.Verstehst du was ich meine

Ich habe einfach diese plastik scheibe was von hinten an tacho war abgenommen und dann erst alles angeschliffen.Wenn diese scheibe dran bleibt komme ich auch nicht an viele ecken und deswegen musste die weg :angel:

[Accicc7]

Aha,denn muss ich noch mal gucken(wegen der Scheiben),wir haben mal zu Probe eine Kapute LED mit rein gelötet und die anderen zwei gingen trotzdem noch und selbst wenn 3 ausfallen ist das auch nicht so schlimm sind ja schließlich 42 Stück drin!!! :)) :)) :wink:

[Karsten]

Moinsen,

ich hab bei mir die Birnchen eingefärbt, sieht auch gut aus aber nicht so fett wie bei dir!



Wie hast du es Mit der Klima und den schaltern gemacht?



Du mußt ja die Tachonadel abgebaut haben, wie bekammst du sie wieder richtig drauf, so das sie wieder die richtige Geschwindigkeit anzeigt!?



Bei meinem Civic damals war das echt schei... das tacho wieder richtig zum laufen zu kriegen.

[Coupe Freak]

Klima und schalter haben auch eigene LED bekommen :D

Nein du muss Tacho nadel nicht abbauen ;)kann mann auch auf den bild sehen das die nicht ab sind 8)

Auf einfärben hatte ich kein bock weil es einfach zudunkel wird :wall:deswegen lieber einmal zeit investieren aber dafür sieht dann richtig gut und hell aus :D

[russak]

Bringe heute mein tacho nach Hause, und mach fotos wie ich das gemacht habe, ich habe auch die temperaturanzeige und Benzinanzeige geschliefen! Aber erst mals habe ich die beiden kaputt gemacht musste andere im ebay kaufen, also ganz vorsichtig!

[russak]

Habe mich verspätet, aber liber später als nie!

http://img519.imageshack.us/img519/3063/dsc01177hu8.jpg

http://img521.imageshack.us/img521/1959/dsc01179lv9.jpg

http://img184.imageshack.us/img184/808/dsc01181ju0.jpg

[russak]

Habe auch die Ringe bei mir, leider nicht so gut zu erkennen!
