Suche Stromlaufplan Fahrertür - CN1 - Facelift

[Cleany]

Moin,



hat jemand einen Stromlaufplan von den Schaltern der Fahrertür, die Fensterheber, Spiegelversteller usw ?



Gruß

Cleany

[Accord2486]

willst du was spezielles wissen?

könnte dir die kabelfarben durchgeben, bilder sind da etwas schwierig :(

[Cleany]

Danke dir, aber der Stromlaufplan wäre eine bessere Hilfe.



Gibt es den vielleicht irgendwo zum download? ;-)



Gruß

Cleany

[Gast Locha90]

willst du was spezielles wissen?

könnte dir die kabelfarben durchgeben, bilder sind da etwas schwierig :(



Also ich hätte da eine spezielle Frage. Wie find ich die Impulsgeber (sprich welche Kabel) für das ein- und ausfahren der Spiegel und die Stromzufuhr. Würde gern Dauerplus draufgeben und als Impulsgeber die ZF nehmen. So dass die Spiegel beim Auf- und Zumachen des Autos aus- bzw einfahren.

[rico]

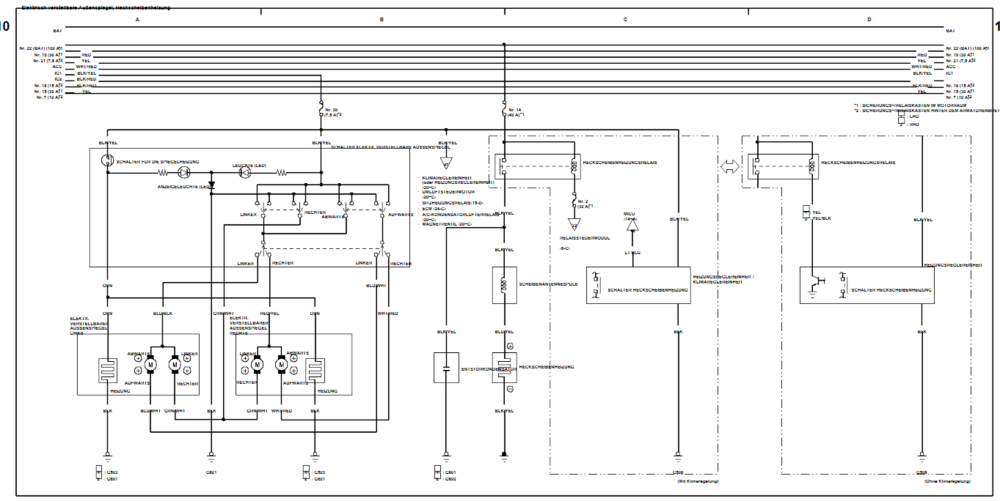

Schaltplan :

PS: kann es auch aufteilen und vergrößern , falls nicht lesbar.

Bearbeitet 8. Januar 2015 von rico

[Gast Locha90]

Aufteilein pls. :)

[rico]

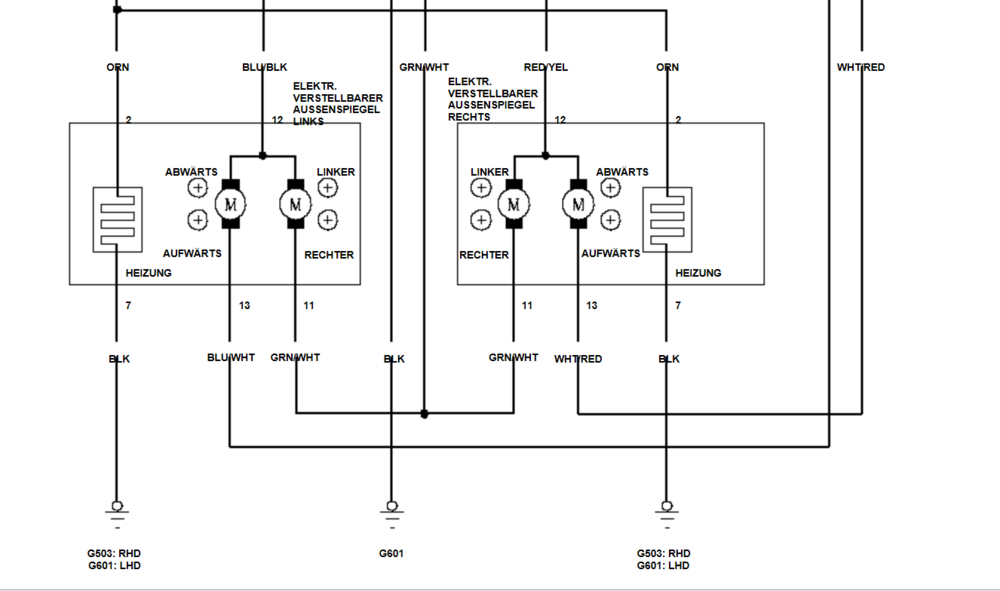

nur noch zusammen puzzlen : :)

[Gast Locha90]

Danke rico. Hast du zufällig noch den Schaltplan vom Schalter für die Außenspiegel? So wie ich das sehe sind die da nicht drauf :) Würde mir enorm helfen ^^

[rico]

mußte wieder zusammen puzzlen :
