CG9 - Radioausbau ES-Ausstattung

[NightEyes]

Da mich schon mehrere User angeschrieben haben und es immer Hilfebedürftige gibt, denen der Radioausbau bzw. -umbau zum unwissenden Verhängnis wird, habe ich nun ein paar Pics gesammelt und eine kleine bebilderte Anleitung zusammengestellt...



Ihr könnt vorab zwar den Schaltknauf abschrauben - es ist aber nicht zwingend erforderlich.

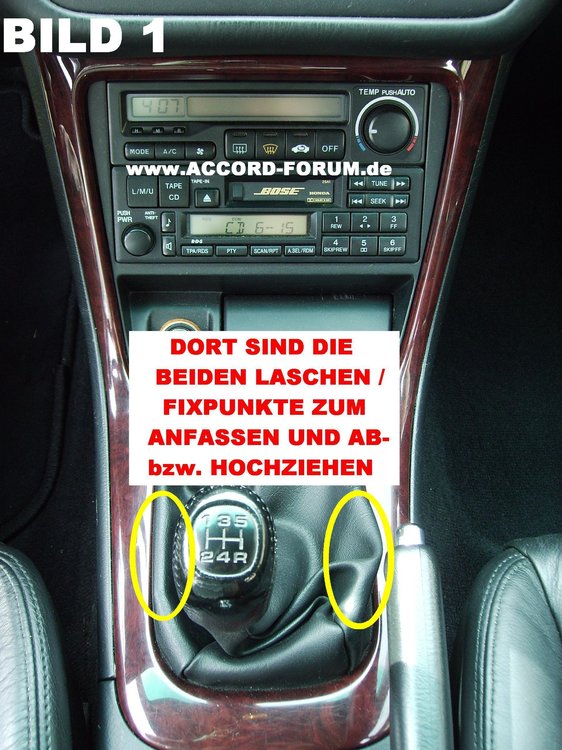

Bild 1:

Neben dem Schalthebel (sozusagen im beweglichen Schaltsack: links + rechts) befinden sich 2 nichtsichtbare feste "Bügel", die Ihr merkt, sobald Ihr beide Hände (Daumen) von oben draufpackt...sind 2 schön stabile Teile, die man gut zwischen Daumen und dem angewinkelten Zeigefinger anfassen kann...an diesem beiden Teilen zieht Ihr gleichmäßig nach oben, so dass sich die "Wurzelholzumrandung" in der hinteren Schaltsack-Region löst - keine Panik - es kann evtl. etwas fester sitzen - es ist aber alles ringsherum nur geclipst - NOCH NICHTS VERSCHRAUBT !!!



Wenn Ihr die zarte Wurzelholzumrandung unten abgehoben habt, geht Ihr vorsichtig weiter in Richtung Aschenbecher - über der Klimaautomatik sind dann die letzten beiden Clipse versteckt - wenn Ihr diese Umrandung vollständig ab habt, ist alles voll easy - dann werden nach und nach einfach alle sichtbaren Schrauben gelöst und schwupps seid Ihr am Radio :))

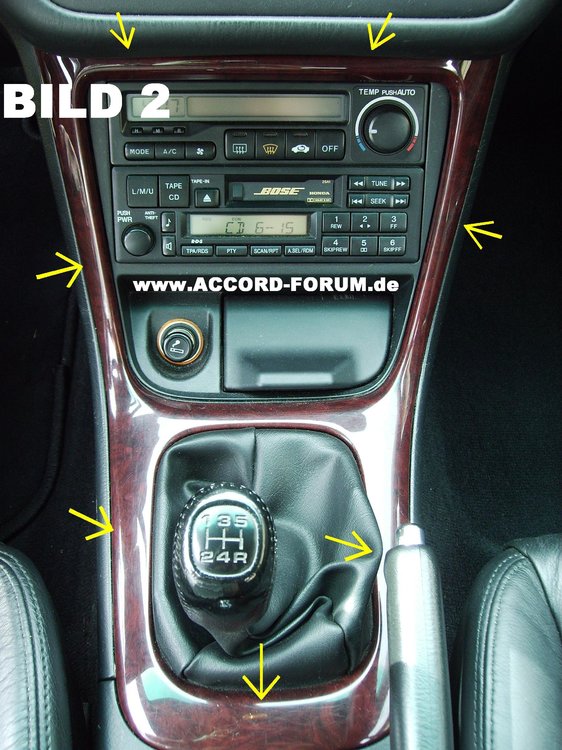

Bild 2:

Hier seht Ihr vorab die Markierungen, wo sich die Clipse unter der Umrandung befinden.

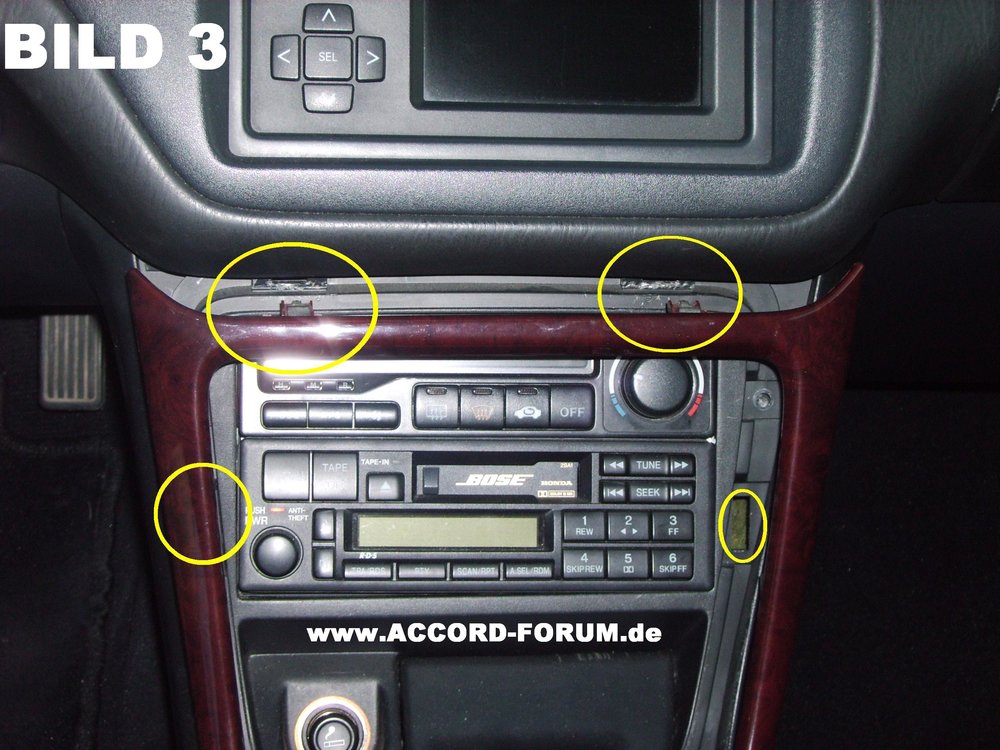

Bild 3:

So sieht es aus, wenn Ihr die Verkleidung leicht vorgezogen habt.

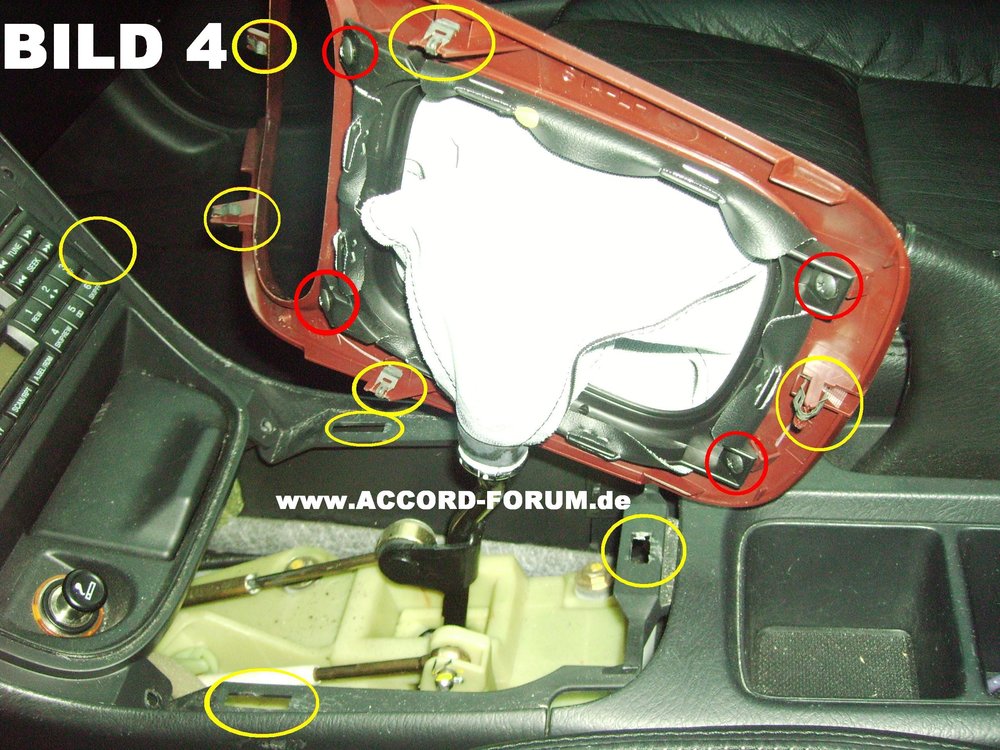

Bild 4:

Hier sind die Clipse und deren Fixpunkte von unten mit GELBEN Kreisen markiert.

Die ROTEN Kreise zeigen den Sitz der Schrauben, um den Rahmen separat zu entnehmen und entsprechend zu bearbeiten (lackieren, bekleben etc.).

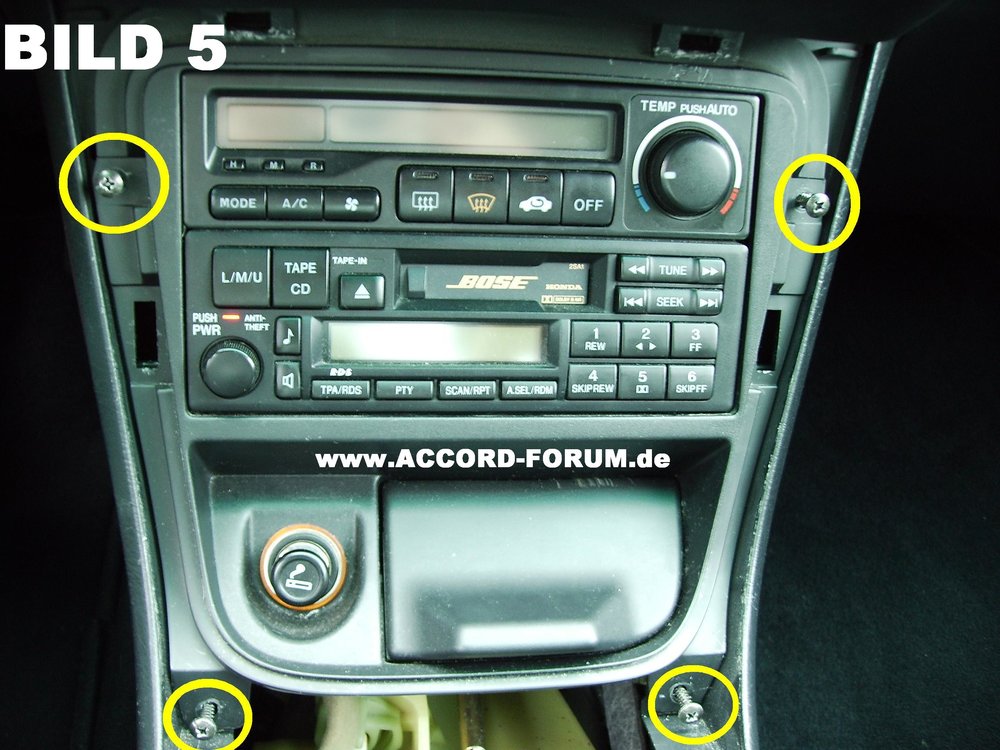

Bild 5:

Nun müßt Ihr die 4 Schrauben lösen, die den Rahmen (inkl. Aschenbecher) ums Radio halten.

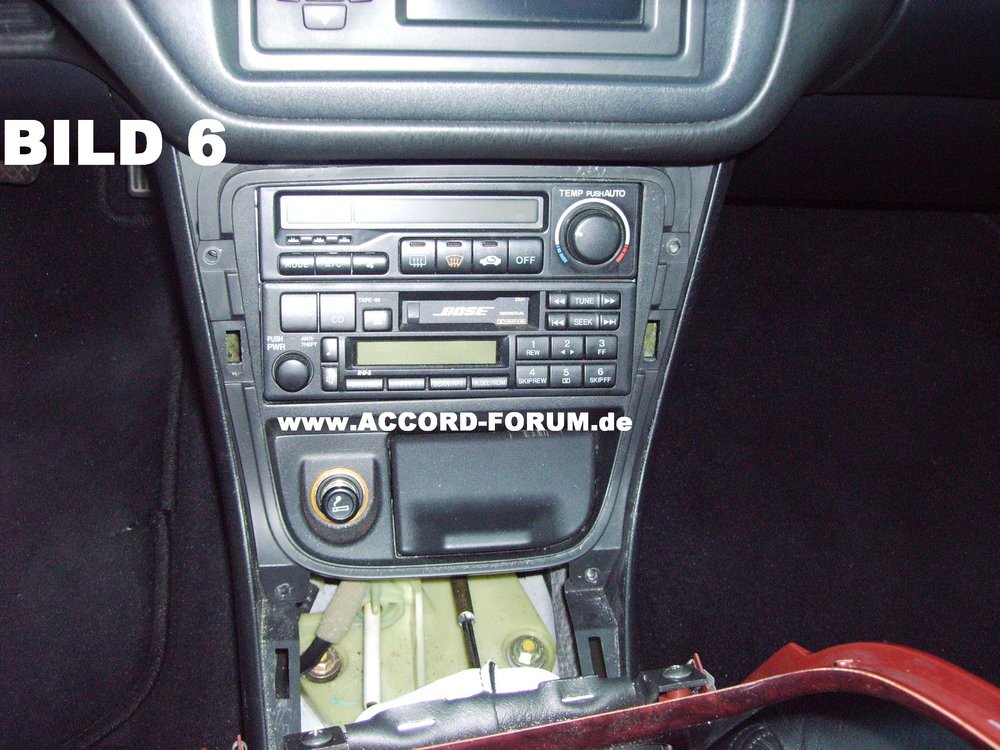

Bild 6:

Schrauben sind entnommen - nun kann die Umrandung (inkl. Aschenbecher) entfernt werden.

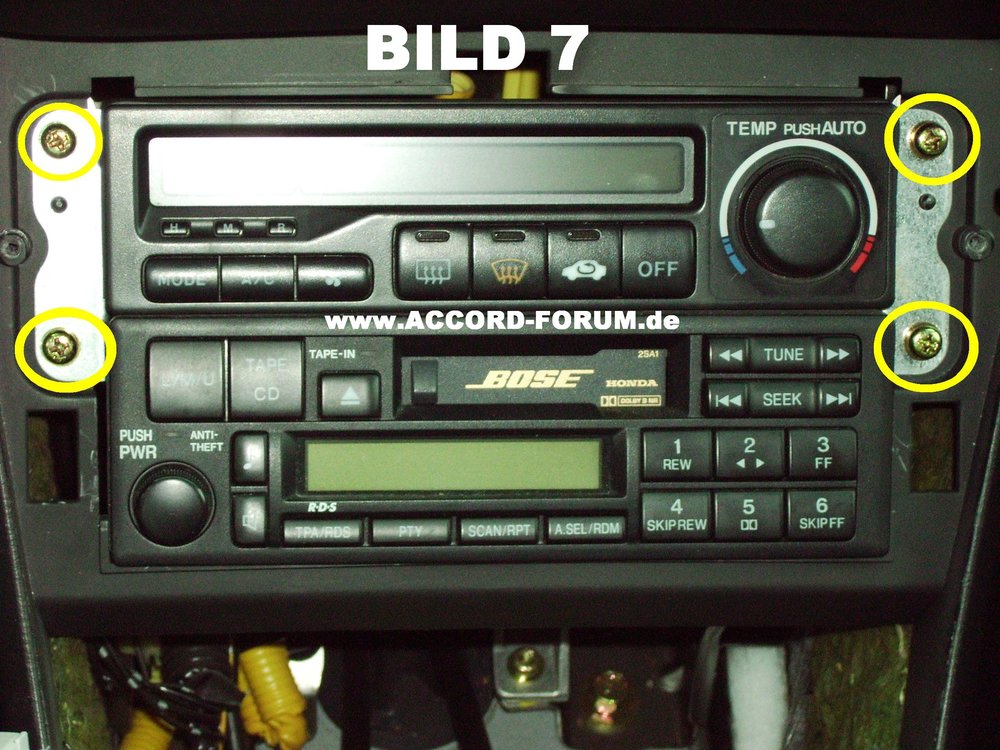

Bild 7:

Hier werden die letzten 4 Schrauben entfernt, die die Radioeinheit (inkl. Klimasteuerungseinheit) fixieren.

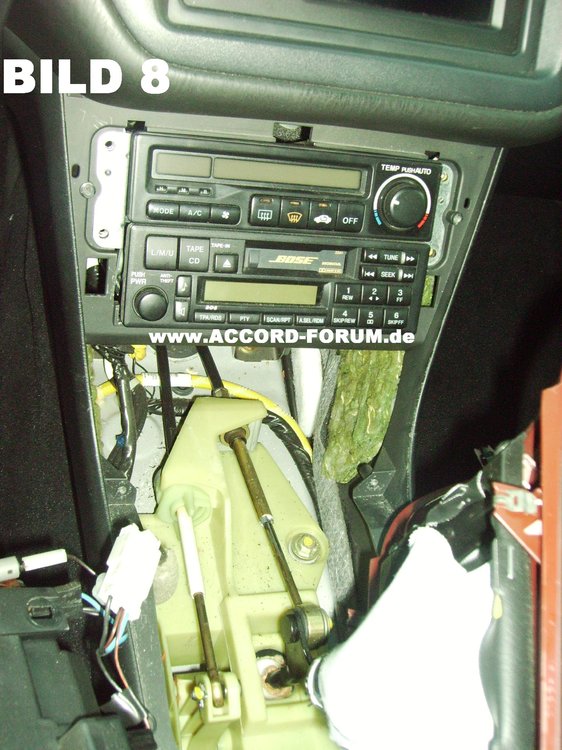

Bild 8:

Jetzt könnt Ihr die gesamte Einheit herausnehmen und das Radio aus seiner Fassung schrauben.







GOOD LUCK beim Werkeln http://www.dogs4all.de/images/Smilies%20Standard/victory.gif
