Belegung der Stecker beim normalen cd radio

[Accordfreak CL7]

Kann mir jemand die Steckerbelegung für das Radio sagen? Kenne mich zwar schon recht gut mit der Materie aus aber ein wenig angst habe ich schon weil es neuland für mich ist das auch die Heizung und Uhr über das Radio läuft.



Wenn ich auch schonmal dabei bin bräuchte ich noch tipps für die beiden Türverkleidungen um diese am besten zu lösen. Bilder von den innenleben der Türen wären auch nicht schlecht wegen planung der Boxen und der ganzen Dämmung.



Danke im vorraus.



Accordfreak CL7:wink:



Kennt denn keiner die Belegung des steckers? Die Lautsprecher farben würden mir auch reichen.

Bearbeitet 27. November 2014 von kaefergarage.de
Doppelpost

[Dominik-AccordCN1]

Hier mal die Belegung:







YEL/GRN Radioschalter (AMP.)

BRN Masse Radio-Fernbedienungsschalter

RED ACC (Hauptstromversorgung der Stereoanlage)

[GRN/RED] Schalter/Radiofernbedienung

[RED/BLU] (Eingang der Alarmanlage)

PNK Lautsprecher rechts hinten (+)

BLU/YEL Lautsprecher rechts hinten (-)

BLU/WHT Lautsprecher links hinten (+)

BLU/BLK (blau/schwarz) Lautsprecher links hinten (-)

GRN/YEL Beifahrertürlautsprecher (+), Rechter Hochtöner (+)

GRY Beifahrertürlautsprecher (-), rechter Hochtöner (-)

GRN/BLK Fahrertürlautsprecher (+), Linker Hochtöner (+) LT

GRN Fahrertürlautsprecher (-), Linker Hochtöner (-)

RED/BLK Signal "Licht an"

RED Helligkeitsregler für Armaturenbrettbeleuchtung

WHT Konstantstrom

BLK Masse (G504)

[Accordfreak CL7]

Super danke. Das hab ich gebraucht.

[wutzel]

Danke, das könnte ich demnächst auch brauchen. Ich habe ja nun gelesen das ich z.b. bei den Adaptern von Ultramall zwei Kabel ändern und zum originalen Radio führen muss. Welche beiden brauche ich denn.

[anho]

den von Ultramell hab ich auch!

Ich hab Gelb-Rot-Schwarz und Orange Verbunden damit das original Radio(Zündung) Strom-Licht hat,

Fuzt 100%

[wutzel]

Ahh danke dir, endlich habe ich mal ein Bild, super dann kanns ja bald losgehen.

[Dominik-AccordCN1]

Oder ihr nehmt gleich diesen Adapter, ich musste bei dem nichts abändern:



http://www.telefon.de/produkt.asp?gruppe=100_144&products_id=36391



Bei mir funktioniert Strom, Licht alles noch am orginal Radio, nur kommt keine Mukke mehr raus.

[wutzel]

Gleich noch besser aber etwas teurer, dann nehme ich gleich den. Danke dir.



EDIT: Falls jemand sucht habe ich den gleichen hier für 10,99€ gefunden.

[Accordfreak CL7]

Gibt es vielleicht noch einen zweiten stecker vom radio der hinter dem fach mit der klappe sitzt?

Habe da irgendwas mal von gelesen. Kann mir das auch nicht so recht vorstellen.

[ChrZ]

da hinten sitzt ein dicker blauer, der ist für radio und display zuständig und 2 grüne die für die klima sind

[wutzel]

Bei mir endete es im Frust, denn der geht nicht. Mein Pioneer lief zwar aber das originale Display nicht. Und wunde, Finger habe ich auch noch. :motz:

Da gibts wohl unterschiede zwischen den Modellreihen.



Durchgeschliffen werden bei dem Kram Adapter

ROT = 12 Volt Ignition Switched

Gelb-Rot = Memory

Braun = Mute

Weiss= LF+

Und ein Paar mehrfarbige die nicht beschrieben sind



Dauerplus = Gelb endet am ISO Anschluss. Genau wie der orange Illumination und das schwarze für Masse. Ich vermute mal die müsste ich verbinden, oder??

[ChrZ]

also an deiner stelle würde ich nur das adapter kabel zerschnibbeln ..

hab bei mir vom iso stecker zum original radio stecker jeweils ne abzweigung verlötet .. von schwarz, orange, rot, gelb,blau.. die gehen jetzt von der buchse (weibchen) jeweils zum iso stecker und original stecker (männchen)

[wutzel]

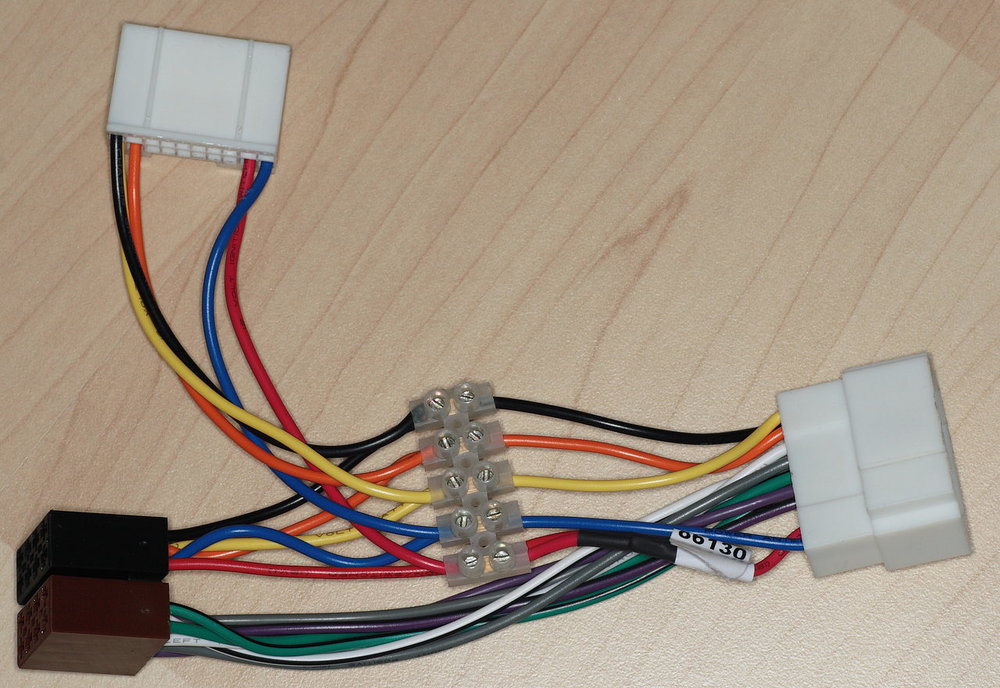

Ok ich bin kein so guter Löter, habe es mal mit Lüsterklemme gemacht.

Bild habe ich angehängt, sollte wohl passen. Werde lieber nochmal mit dem Händler reden ob ich probleme mit der Garantie bekomme wenn ich das selber einbaue. Oder weiss jemand schon näheres?

Gibt ja noch neuere Acci´s wo Radios verbaut wurden.

[ChrZ]

puh dein ganzer stecker sieht bissl anders aus, also nicht der stecker.. sondern meiner hat allgemein mehr kabel.. von meiner buchse gehen noch viel mehr originale kabel zum originalen radio bzw. buchse

[wutzel]

Waren bei mir auch, aber ok dann habe ich die aussage mit den 5 Kabeln halt falsch verstanden.:wall:

Da waren mal mehr Kabel, hätte gemeind die 5 langen für den Strom vom Display. Lehrgeld bezahlt.:auslachen:

[ChrZ]

hmpf also braun,weiß,gelbrot,blaurot,graurot,graugrün,graublau würd ich dran lassen ...

[wutzel]

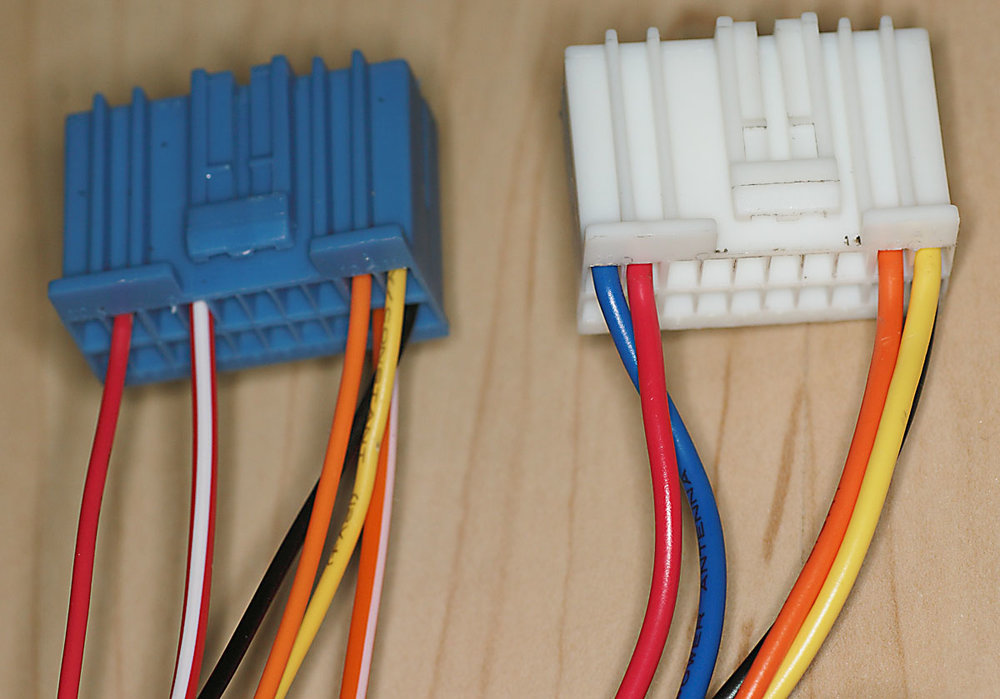

Ich habe hier mal ein Vergleich zu dem Kabelkbaum der beim Din Schacht dabei war, so verkehrt ist meiner vieleicht gar nicht.

Bei dem gelieferten (blauer Stecker, vom Din Schacht) ist der Unterschied das ich noch "orange-weiss" und "rot-weiss" habe, allerdings sind diese nicht beschriftet. Bei meinem selber gebauten habe ich noch das blaue mit drinnen. Warum können die nicht so etwas fertig bauen.

[wutzel]

So mein nochmals korrigierter Stecker läuft jetzt, werde noch ein Bild einstellen wie das jetzt mit meinem Pioneer Radio aussieht .:D

[micha1651061293]

http://www.shoppingfever.de/product_info.php?products_id=309222&campaign=idealo



Was muss bei diesem Stecker nun angepasst werden, bin bissl verwirrt :D



Wie bekommt man das Original teil in der Mittelkonsole raus.

[wutzel]

Du musst alle verbinden die oben im Bild bei dem Blauen Stecker zu sehen sind.

Normalerweise bekommst du zu dem dinschacht eine passende Verbindung, allerdings musst du noch passende ISO Buchsen ranmachen.



Das Mittelteil bekommt man raus, die Anleitung gibts hier irgenwo im Forum.

Bearbeitet 27. November 2014 von kaefergarage.de
Zitat entfernt

[micha1651061293]

sprich



rot,gelb, blau, orange und schwarz müssen wieder zum Original Radio ?



Schauen ob mein ACR spezi das hingekommt :D

[wutzel]

Naja da sind noch mehr drann, ich hatte sie alle entfernt (blödheit), nachher habe ich mir anhand von dem mitgeliefertem (beim Dinschacht) was passendes zusammengebaut. Wenn die so verbunden sind, läuft es zumindest. Aber nur bei dem blauen Stecker, der weisse ist von meinem verbastelten, das sind zuwenig verbindungen.

[micha1651061293]

noch ne blöde frage..



passt der Din schacht auch beim Facelift und der Adapter auch beim Premium Sound system ?

[wutzel]

Der Schacht bestimmt, mit der belegung bin ich überfragt. Sollte aber denke ich gleich sein.

[degizzmo]

Also der Adapter der bei diesem Einbauschacht dabei war konnte ich eins zu eins übernehmen, musste keine Farben umlöten oder sonstiges einfach original raius dann in den Adapter dann ins Radio und für das neue Radio anschliessen und es lief auf anhieb! So habe ich im Display noch die volle anzeige für Klima und Radio aber es läuft eben keine Musik mehr über original Radio! Bearbeitet 27. November 2014 von kaefergarage.de
Bilderlinks tot - gelöscht
