CG8 Tacho Pinbelegung gesucht / Anschluß an PC

[WBraun2000]

Hallo Zusammen,

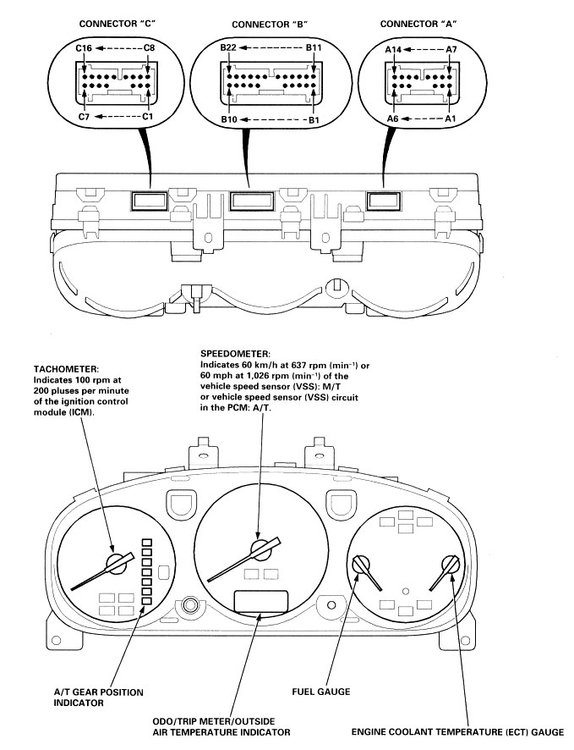

ich benötige die Anschlußbelegung für ein CG8 Cockpit (1999, HR-0251, siehe Anhang).

Am wichtigsten sind mir die Eingänge für das Tacho- und Drehzahlsignal.



Hintergrund: Das Cockpit soll an einem PC angeschlossen werden, ähnlich wie hier:



Ich wäre euch echt dankbar, wenn ihr mir eine Anschlußbelegung oder einen Schaltplan zukommen lassen könntet!



Vielen Dank im voraus!

W.Braun

Bearbeitet 26. Mai 2012 von WBraun2000

[kardynau]

hi,

ich habe mal einen schaltplan zusammengestellt.

ich hoffe das reicht.



...aber apropo, hübsches spielzeug :D hätte ich auch gerne daheim. :p

gruß

Bearbeitet 26. Mai 2012 von kardynau

[WBraun2000]

Vielen Dank, kardynau !

Damit bin ich schon einen großen Schritt weitergekommen.

Nachdem nun alle Leuchten funktionieren geht´s nun an die Erzeugung der Impulse für den Drehzahlmesser und das Tachoinstrument.

Bei den meisten Fahrzeugen sind es 12V, aber irgendwo, ich glaube im Werkstatthandbuch oder im Forum, habe ich gelesen, dass es auch 5V sein können.

-Hat jemand evtl. genauere Angaben?



Vielen Dank im voraus!



PS: Falls es sich jemand für die Ansteuerung interessiert, hier mein Vorbild: http://www.x-simulator.de/wiki/Tacho_Controller_by_Elektronikjack

Bearbeitet 2. Juni 2012 von WBraun2000

[mbboy51]

Wow, krasses Projekt. Darf man mehr zum Hintergrund erfahren?
